Pac Alpha, la performance et le prix pour chauffer efficacement votre piscine !

Pompe à chaleur Zodiac Pac Alpha

Un partenariat de choix avec Zodiac !

Quand le N°1 mondial de la fabrication de matériel piscine et le leader de la vente internet collaborent et mettent en commun leur expérience et leur savoir-faire, on obtient un résultat de qualité à un prix défiant toute concurrence.

Pompe à chaleur piscine Zodiac Pac Alpha en situation

Pac Alpha est une pompe à chaleur issue de ce travail en commun, aux caractéristiques dignes des plus grandes !

Elle réussit le défi d'offrir un chauffage piscine de grande qualité, qui répond aux standards élevés caractérisant Zodiac, tout en s'adaptant aux budgets les plus raisonnables, exercice que nous maîtrisons maintenant depuis plus de 20 ans.

La pompe à chaleur Pac Alpha est proposée en 4 puissances : 5 kW, 7 kW, 9 kW et 11 kW.
Elle bénéficie d'une garantie de 2 ans.


Pac Alpha - Description

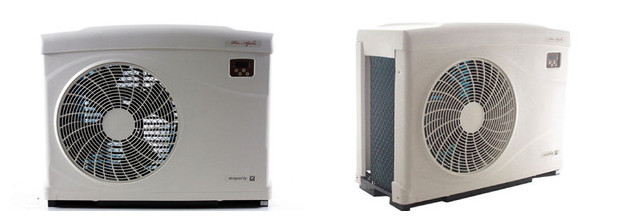

pac alpha zodiac - vues multiples
4 MODÈLES
Modèle de pompe à chaleur Volume de bassin recommandé Débit moyen requis
Pac Alpha 5 30 m³ 3 m³/h
Pac Alpha 7 40 m³ 4 m³/h
Pac Alpha 9 60 m³ 5 m³/h
Pac Alpha 11 70 m³ 6 m³/h
avantages pompe à chaleur Alpha Pac Zodiac

- La PAC Alpha peut chauffer toutes les eaux de piscines, quel que soit le traitement employé : eau de mer, traitement au chlore, brome, ozone, sel, électro-physique, électrochimique.

- Prévue pour les piscines jusqu'à 70 m³, elle peut être utilisée à partir d'une température extérieure de 7°C.

- Le tout nouveau condenseur breveté PSA, associé au fluide frigorigène vert R410A, permet d'obtenir des COP de 4.7 par température d'air de 15°C.

- La Pac Alpha est ultra silencieuse, n'excédant pas 44 dB(a) à 10 m.
A titre de comparaison, le bruit de fond d'un bureau se situe au alentours de 65 dBa, mesure certifiées par le CTTM.

NIVEAU SONORE
Modèle de pompe à chaleur Puissance acoustique Puissance acoustique à 10 m
Pac Alpha 5 65.4 dB (a) 37.4 dB (a)
Pac Alpha 7 66.7 dB (a) 38.7 dB (a)
Pac Alpha 9 69 dB (a) 41 dB (a)
Pac Alpha 11 72 dB (a) 44 dB (a)

Pac Alpha - Installation

La pompe à chaleur s'installe à l'extérieur à proximité du local technique.

- Prévoir un dégagement de 50 cm entre l'arrière de la pompe et le mur sans obstacle devant la Pac sur 5 mètres (muret, haie....).

- Alimentation électrique avec protection par disjoncteur différentiel 30 mA en tête de ligne (non fournis).

- Le raccordement se fera en tuyau Ø32/Ø38 ou Ø50, à l'aide des raccords ½ union, sur le circuit de filtration de la piscine, après le filtre et avant le traitement d'eau,

- Possibilité de faire le raccordement en Ø32/Ø38 ou Ø50, avec les réductions fournies,

- L'installation d'un by-pass est obligatoire et facilite les interventions sur l'appareil,

- Régler le débit d'eau avec la vanne VB, et laisser les vannes VE et VS ouvertes,

- Vérifier le serrage correct des raccords hydrauliques et qu'il n'y ait pas de fuites

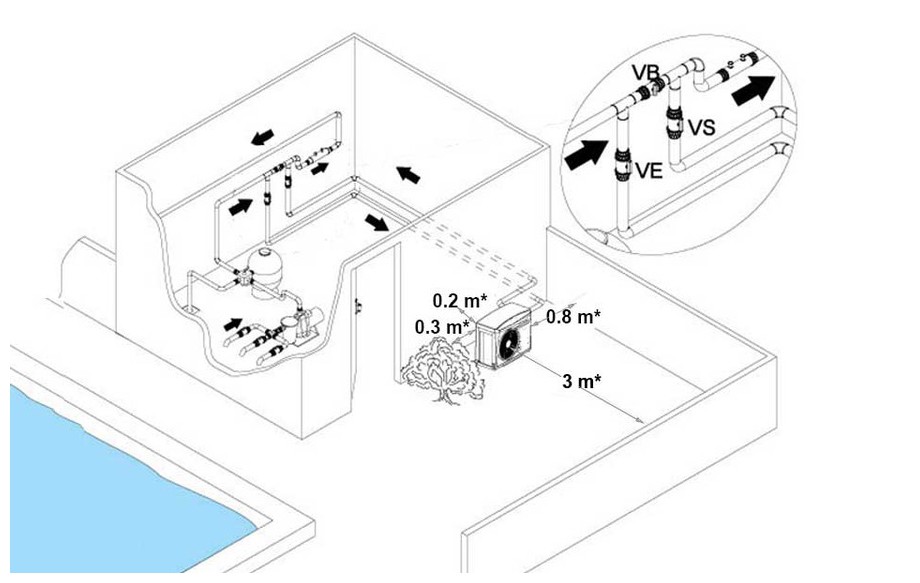

SCHÉMA D'INSTALLATION DE LA PAC
installation Pac Alpha Zodiac pompe à chaleur

Pac Alpha - Fonctionnement

La PAC récupère l'énergie les calories contenues dans l'air et transfère cette énergie dans l'eau de la piscine.

- Les calories sont captées par le fluide frigorigène circulant dans l'évaporateur au dos de la machine.
- A ce niveau, le fluide passe de l'état liquide à l'état gazeux. Il est ensuite comprimé à haute pression dans le compresseur.
- Le gaz, maintenant très chaud, cède son énergie dans le condenseur en TITANE.

Grâce à la pompe à chaleur, 80% de l'énergie nécessaire au chauffage de l'eau est GRATUITE.

SCHÉMA DE FONCTIONNEMENT DE LA PAC
Fonctionnement de la pompe à chaleur  Zodiac Pac Alpha

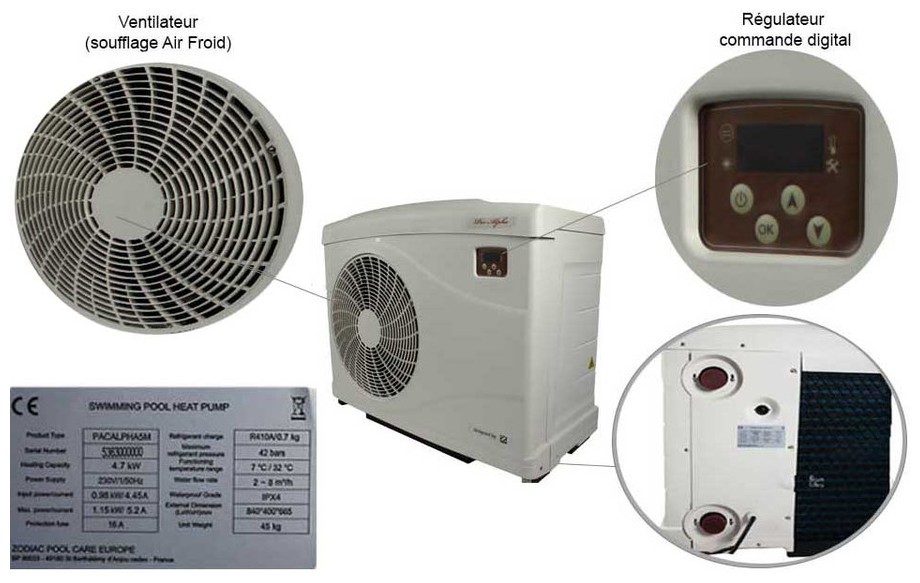

Pac Alpha - Caractéristiques techniques

Caractéristiques techniques pompe à chaleur pour piscine Pac Alpha Zodiac

Pompe à chaleur piscine air/eau monobloc extérieure fiable, performante, et fabriquée avec des matériaux de choix :

- Echangeur/condenseur en titane
- Régulateur à affichage digital
- Compresseur rotatif à palette ultra silencieux
- Interrupteur de débit d'eau.
- Sécurité pressostat H.P et B.P.
- Dégivrage automatique par ventilation forcée.
- Thermostat antigel (arrêt à + 7°C).
- Carrosserie en polypropylène.
- Fluide frigorigène utilisé R410A.

PERFORMANCE DE LA PAC

Performances de la PAC dans les conditions suivantes : T°C air 28°C / T°C eau 28°C / Hygrométrie 80%

Modèle de pompe à chaleur Puissance entrée Puissance sortie COP
Pac Alpha 5 1 kW 6.1 kW 5.6
Pac Alpha 7 1.6 kW 9 kW 4.7
Pac Alpha 9 2.1 kW 12 kW 4.8
Pac Alpha 11 2.5 kW 14.1 kW 4.7

Performances de la PAC dans les conditions suivantes : T°C air 15°C / T°C eau 24°C / Hygrométrie 70 %

Pac Alpha 5 1 kW 4.7 kW 4.7
Pac Alpha 7 1.6 kW 6.5 kW 4.1
Pac Alpha 9 2.1 kW 8.6 kW 4.1
Pac Alpha 11 2.5 kW 10.5 kW 4.1

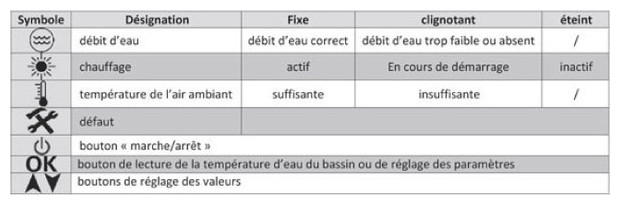

LECTURE DES SYMBOLES
pompe a chameur zodiac - panneau controle pac alpha
RACCORD - ALIMENTATION - DIMENSIONS
Raccords hydrauliques 1/2 union PVC à coller - Ø50
Alimentation 230 V / 1 / 50 Hz
Dimensions 84 x 38.5 x 66.6 cm

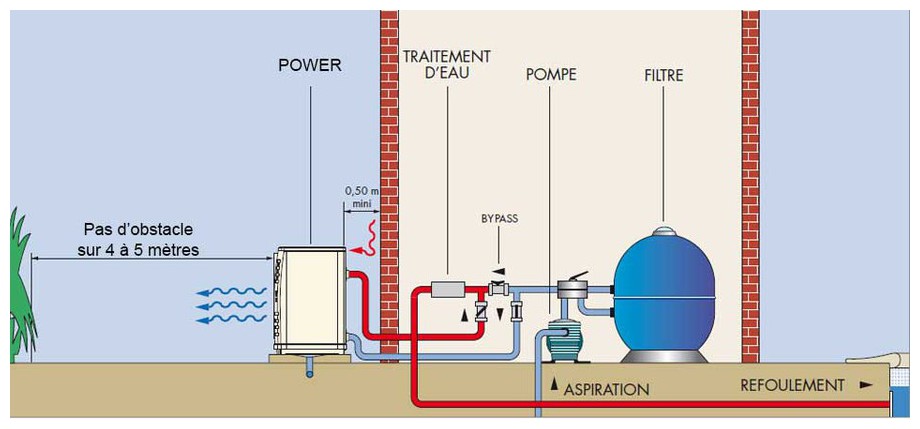

SCHÉMA DE RACCORD DE LA PAC
Raccord pompe à chaleur Pac Alpha Zodiac shéma en situation
INTENSITÉ DE LA PAC
Modèle de pompe à chaleur Intensité min / max Section câble Poids
Pac Alpha 5 4.45 A / 5.6 A 3 x 1.5 mm² 45 kg
Pac Alpha 7 7.09 A / 8.9 A 3 x 1.5 mm² 47 kg
Pac Alpha 9 9.36 A / 11.6 A 3 x 1.5 mm² 48 kg
Pac Alpha 11 11.2 A / 15.5 A 3 x 2.5 mm² 50 kg

Pac Pool - l'option raccordement rapide

Kit de raccordement simplifié pour pompe à chaleur
Permet de relier à la piscine les PAC de toutes marques, ayant un débit de 3.8 à 5.2 m³/h maximum.

Pac Pool Universel pour pompe à chaleur  piscine en situation

*Option non incluse, disponible à la vente sur notre site.

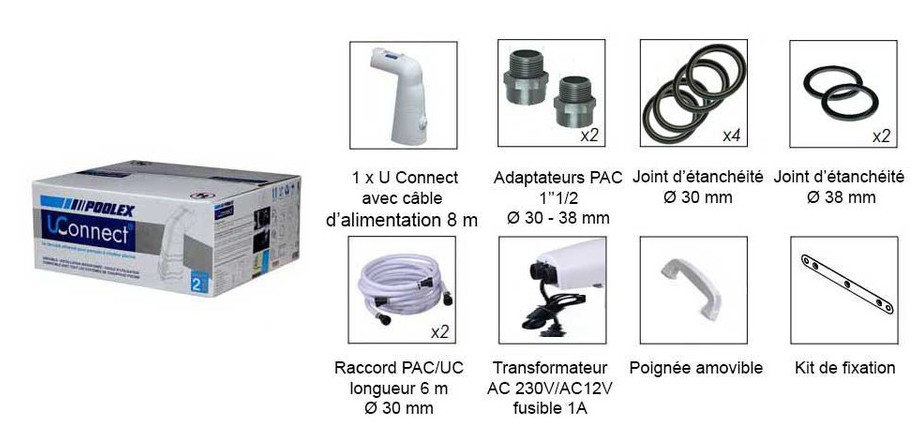

KIT COMPLET POUR PAC POOL UNIVERSEL
kit Pac Pool Universel de pompe à chaleur piscine en situation
  • FR_MANUAL_Pac Alpha_5-7-9-11_05-2014_B_H0401900.PDF
  • scha-ma-de-pera-age-pac-alpha.pdf
  • Manuel_UConnect.pdf
