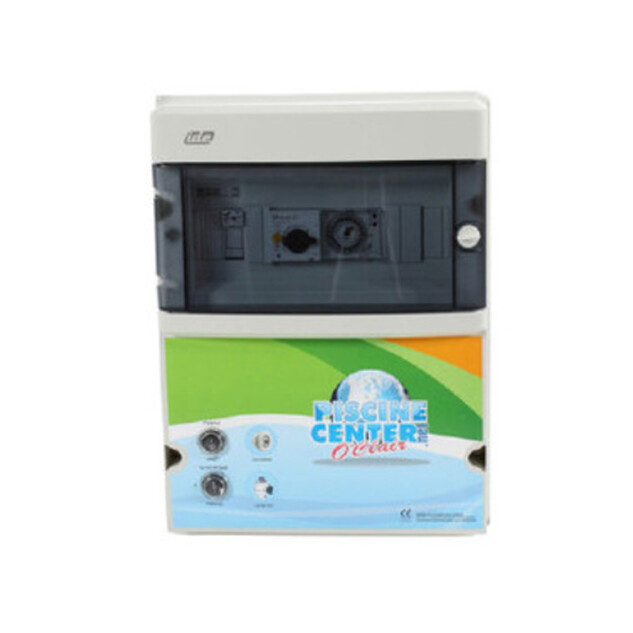

Coffret électrique de qualité pour piscine , fabriqué pour Piscine Center. En ABS double isolation, avec protection IP55. Permet selon le modèle de raccorder de 1 à 3 projecteur, ou un balai asservi avec 1 ou 2 projecteurs. Disjoncteur magnéto-thermique 6.3 A à 10 A (2 disjoncteurs pour les coffrets avec balai asservi). Passe-fils inclus, non monté. Raccordement en monophasé.
Description Coffret filtration projecteur et prise balai

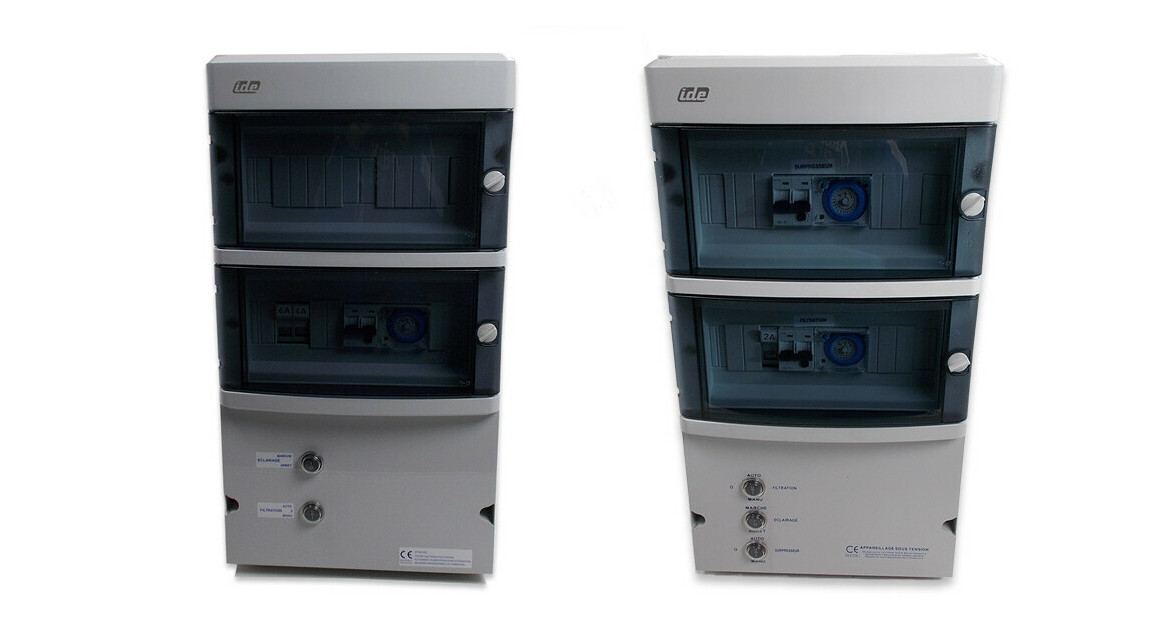

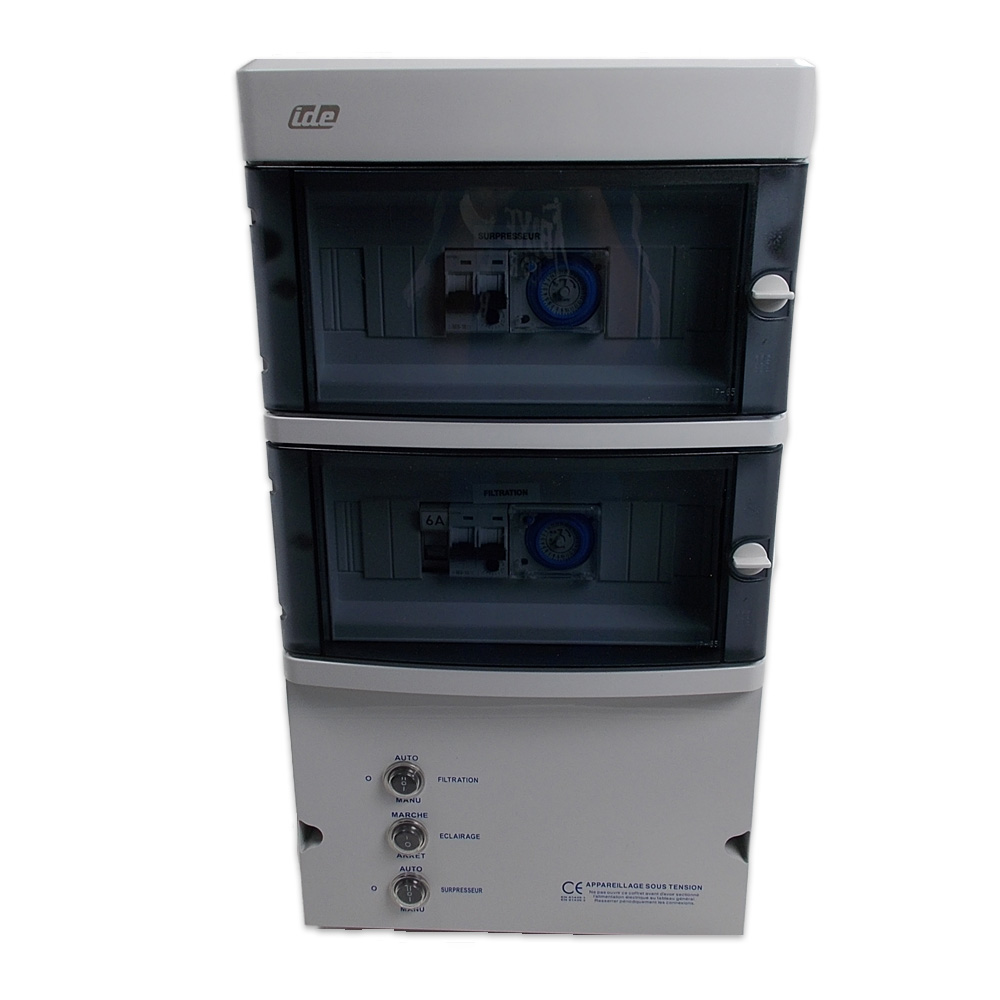

Coffret de gestion filtration, éclairage et surpresseur
Gamme de coffrets piscine conçue et produite pour Piscine Center
Bénéficiez d'un équipement de choix, en installant un coffret issu de nos 20 années d'expérience dans l'univers de la piscine, et prenez le parti de la qualité au meilleur prix !
Nos coffrets électriques vous permettront en fonction du modèle choisi, de commander la filtration, l'éclairage et de raccorder un balai asservi. Votre installation est sous contrôle, et vous gagnez un temps précieux !
Tous nos coffrets se raccordent uniquement en monophasé.
photos non contractuelles.
Caractéristiques communes :
- Coffrets fabriqués en ABS. Isolation double.
- Façade dotée d'une porte fumée transparente.
- Passe-fils monté intégré
- Horloge de programmation quotidienne et modulaire intégrée.
- Alimentation du coffret 230V
- Alimentation éclairage par transformateur torique (100 VA, 300VA, 600VA ou 900VA selon nombre de projecteurs)
Coffret avec projecteurs :

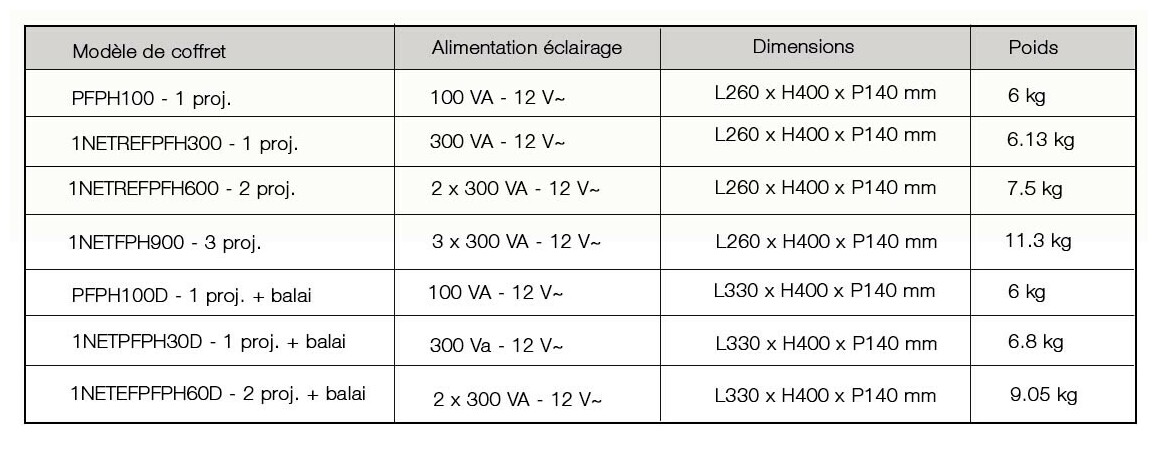

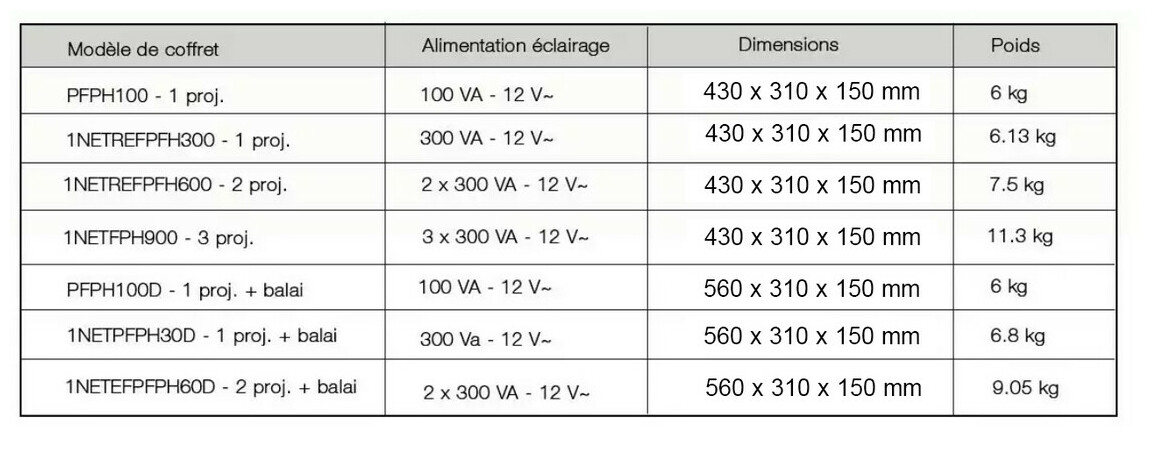

- Modèles de 1 à 3 projecteurs (100 VA à 3 x 300 VA)
- Disjoncteur magnétothermique réglable 6.3 à 10 A pour la filtration
Coffret avec projecteurs et balai asservi :
- Modèles 1 projecteur + balai ou 2 projecteurs + balai (100 VA à 2 x 300 VA)
- Disjoncteur magnétothermique réglable 6.3 à 10 A pour la filtration.
- Disjoncteur magnétothermique réglable 6.3 à 10 A pour le balai asservi.
Tous nos coffrets se raccordent uniquement en monophasé.
Coffrets garantis 1 an

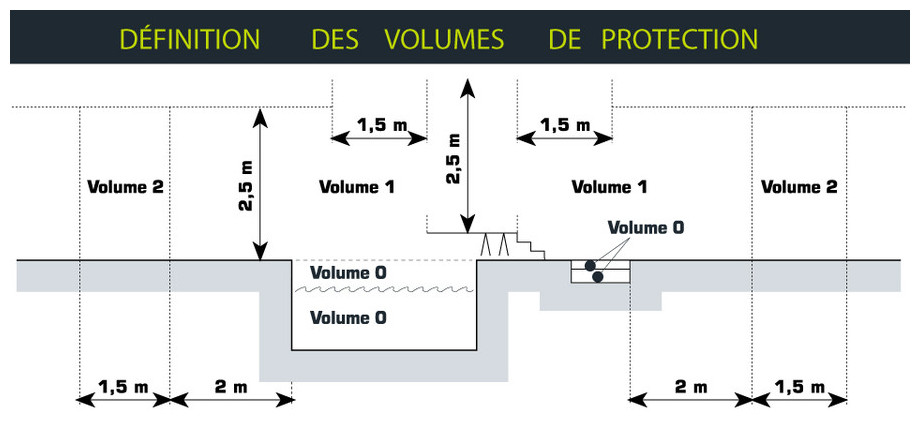

Recommandations de sécurité
Volumes 0 et 1 : La tension nominale d'alimentation doit être inférieure ou égale à 12 V en courant alternatif, et inférieure ou égale à 30 V en courant continu. La source d'alimentation (coffret, transformateur, etc.) devra être placée en dehors de ces deux volumes.
Volume 2 : L'alimentation doit être effectuée par une source très basse tension située en dehors des volumes 0, 1 et 2, ou bien être protégée par un disjoncteur différentiel de 30 mA maximum, ou encore alimentée par un transformateur de séparation, situé en dehors des volumes 0, 1 et 2.
Questions/réponses Coffret filtration projecteur et prise balai
Questions/Réponses
Hugo le 19/04/2023
Schéma électrique
Bonjour, voici mon problème.
Je viens de recevoir le tableau pour une aspiration un surpresseur et 1 projecteur 300va sauf qu’en commençant le câblage je me rend compte que le schéma ne correspond pas tout à fait au tableau.
Mon alimentation est en triphasé pour ma pompe de filtration et le supresseur en mono.
C’est surtout la couleurs des câbles que je ne comprend pas sur le schéma.
Pourriez vous m’éclairer un peut plus ?
Je vous remercie
Répondre
Signaler
Piscine-Center le 20/04/2023
Bonjour
Ce coffret est conçu uniquement pour du monophasé, de ce fait soit il faudra faire appel a un electricien pour modifier des éléments dans le tableau soit nous le retourner
Merci de votre compréhension
Cordialement
Piscine Center
Signaler
anonymous le 04/04/2021
Branchement 1NETREFPFH600 - 2 proj. 2 x 300 VA - 12 V~ L260 x H400 x P140 mm 7.5 kg
Bonjour, j'ai acheté le coffret cité ci-dessus. Cependant sur votre schéma de branchement vous avez une alimentation à 5 fils.
Rouge
Noir
Marron
Bleu
Jaune-vert
Or personnellement je n'ai que 3 fils qui arrivent de mon alimentation.
Le neutre Bleu, la phase Rouge et la terre Jaune-Vert.
Dès lors comment le brancher ?
Merci pour votre aide.
M BUNEL
Répondre
Signaler
Piscine-Center le 31/01/2023
Bonjour
Sur la notice vous avez un schéma pour du monophasé et du triphasé, merci de vous référer au monophasé
Restant à votre disposition.
Cordialement
Piscine Center
