Echangeur de chaleur Zodiac pour piscine

Je clique pour sélectionner mon produit
Echangeur piscine à plaques prémonté titane Zodiac uranus 35 kw
Uranus titane
35 kW
Echangeur piscine à plaques prémonté titane Zodiac uranus 70 kw
Uranus titane
70 kW
Echangeur piscine à plaques prémonté titane Zodiac uranus 240 kw
Uranus titane
240 kW

Echangeur piscine à plaques prémonté titane Zodiac uranus 35 kw

Ref : 1NETW49UP35TI
Prix : 2 183,00 ttc
Prix généralement constaté : 2 619,60 €
ou 727,67 € x 3 TTC (Paiement en 3 fois sans frais*)
2
ans
Garantie :
2 ans
Livraison : 15 jours
Facilité de paiement pour votre matériel piscine :
Je clique pour sélectionner mon produit
Echangeur piscine à plaques prémonté titane Zodiac uranus 35 kw
Uranus titane
35 kW
Echangeur piscine à plaques prémonté titane Zodiac uranus 70 kw
Uranus titane
70 kW
Echangeur piscine à plaques prémonté titane Zodiac uranus 240 kw
Uranus titane
240 kW

Echangeur piscine à plaques prémonté titane Zodiac uranus 35 kw

Ref : 1NETW49UP35TI
Prix : 2 183,00 ttc
Prix généralement constaté : 2 619,60 €
ou 727,67 € x 3 TTC (Paiement en 3 fois sans frais*)
2
ans
Garantie :
2 ans
Livraison : 15 jours
Facilité de paiement pour votre matériel piscine :

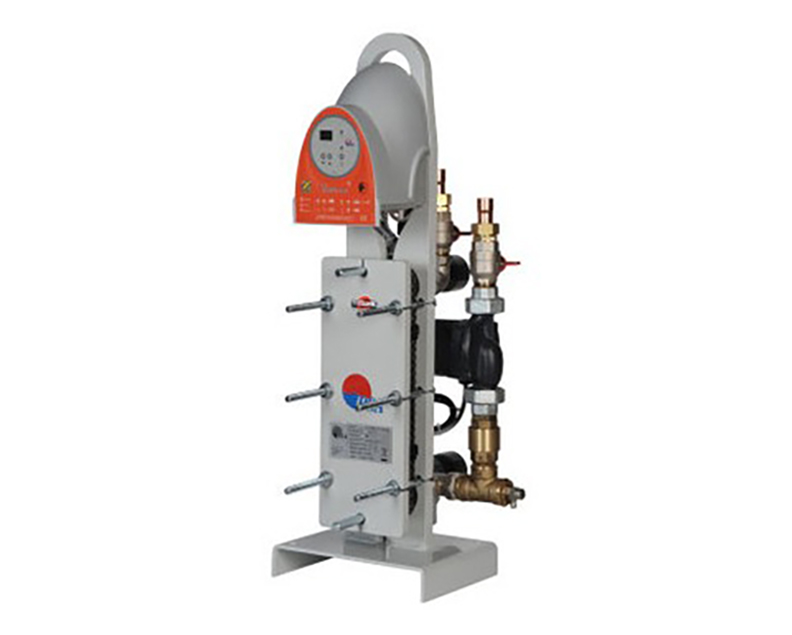

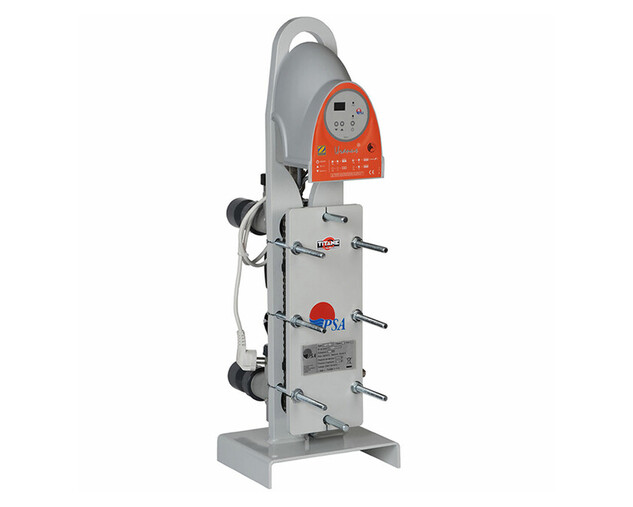

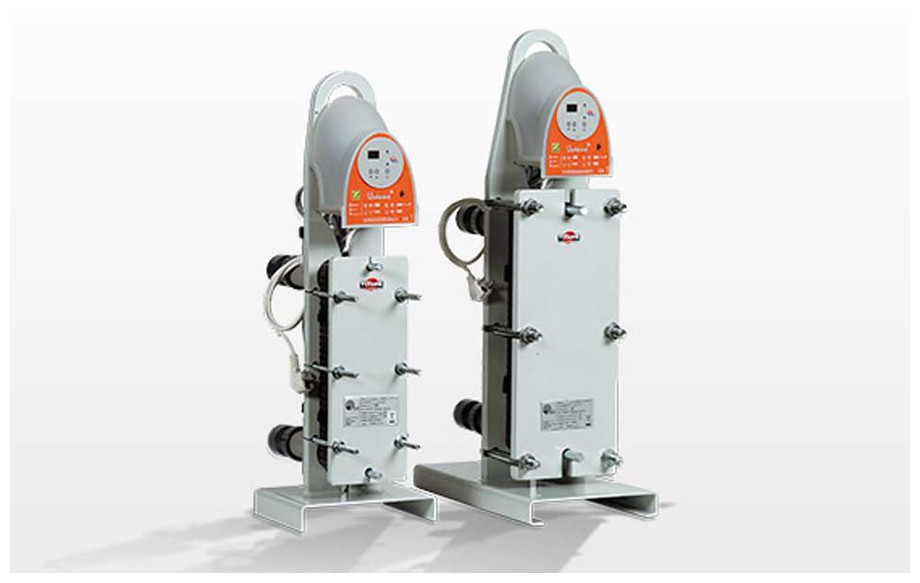

Echangeur piscine Uranus pré-monté Zodiac

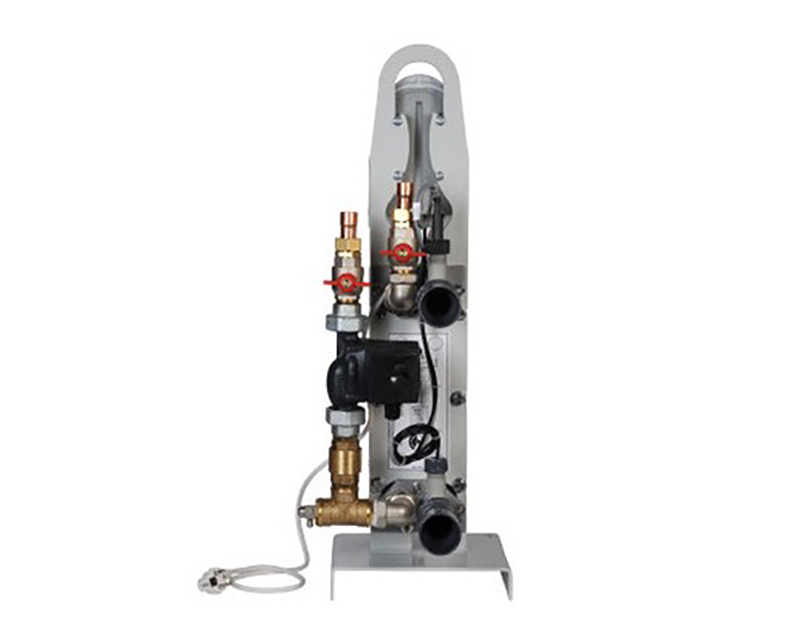

Échangeur piscine Uranus pré-monté Zodiac en situation

Uranus est un échangeur thermique haute performance conçu par Zodiac pour les piscines de grand volume.
Grâce à lui, vous exploitez votre installation de chauffage domestique pour chauffer l'eau de la piscine.
Compatible avec géothermie, PAC, chaudière, panneaux solaires

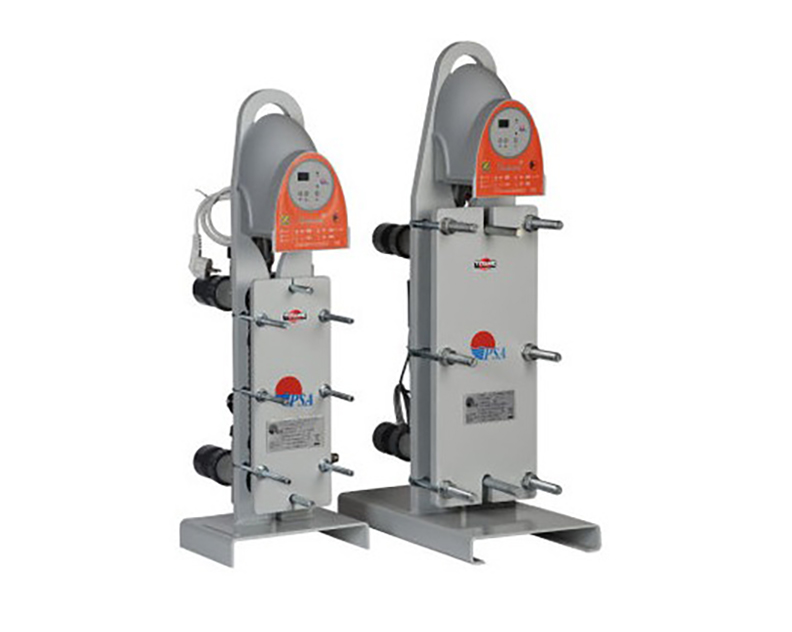

Uranus est livré pré-monté, en 3 puissances :
- Échangeur piscine à plaques pré-monté titane Zodiac Uranus 35 kW
- Échangeur piscine à plaques pré-monté titane Zodiac Uranus 70 kW
- Échangeur piscine à plaques pré-monté titane Zodiac Uranus 240 kW

Nous consulter pour le volume de la piscine

Garanti 2 ans

Uranus pré-monté - Description

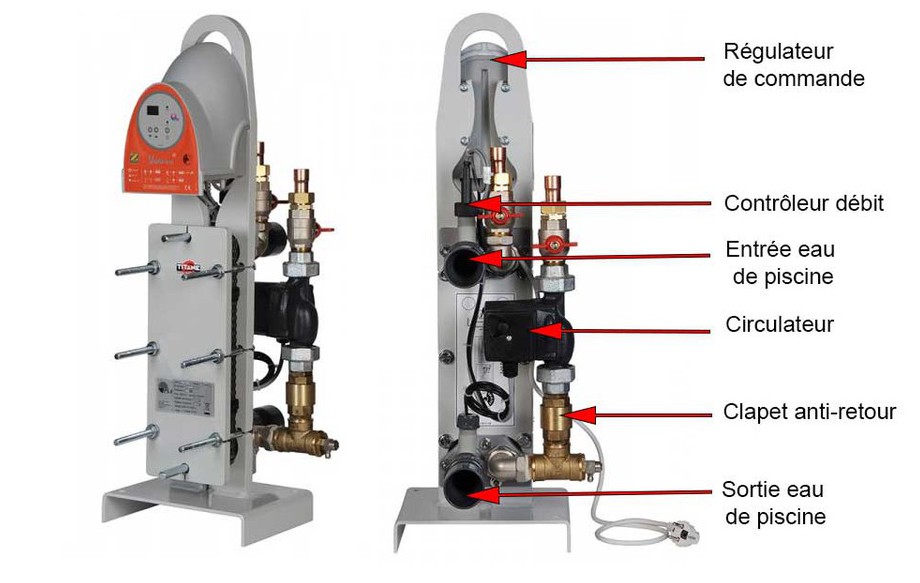

descriptif de l'échangeur piscine Uranus Zodiac en situation

Equipement :
- Appareil entièrement monté et câblé.
- Échangeur à plaques à haute performance en titane.
Primaire
- Accélérateur réglable
- 2 vannes 1/4 tour
- 1 clapet - en attente filetage mâle Ø 26/34 avec douilles à souder Ø 20/22.
Secondaire
- PVC Ø 50 mm.
- Thermostat à affichage digital.
- Contrôleur de débit.
- Câblage mono 230 V par prise de courant.
- Bouchon de purge ou de vidange.

PRÉSENTATION DE LA RÉGULATION

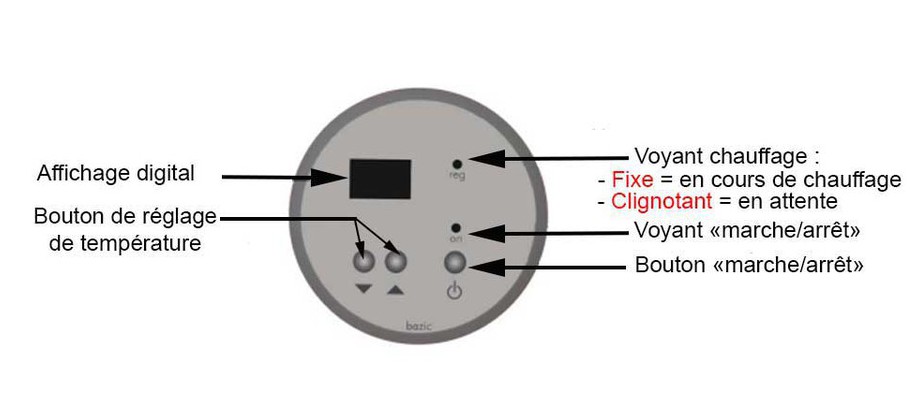

descriptif du régulateur de l'échangeur Uranus de Zodiac

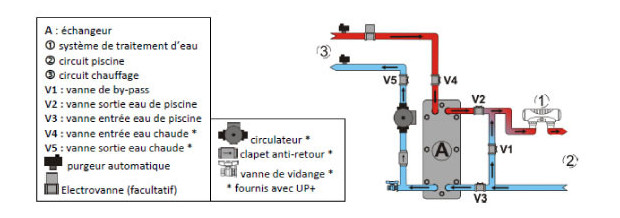

SCHÉMA DE RACCORD HYDRAULIQUE
echangeur thermique piscine uranus - schema de principe

L'échangeur thermique est un appareil dans lequel deux circuits d'eau circulent à contre-courant.

- Circuit primaire : eau chaude provenant du système de chauffage, qui va servir à chauffer la piscine
- Circuit secondaire : l'eau de piscine

L'échangeur présente plusieurs avantages :
- Solution adaptée en matière d'investissement et de consommation
- Chauffage de l'eau rapide avec une installation chaudière (24/48h pour atteindre 28°C)
- La qualité Zodiac avec un appareil industriel performant et résistant, à la technologie Titane inédite et unique.

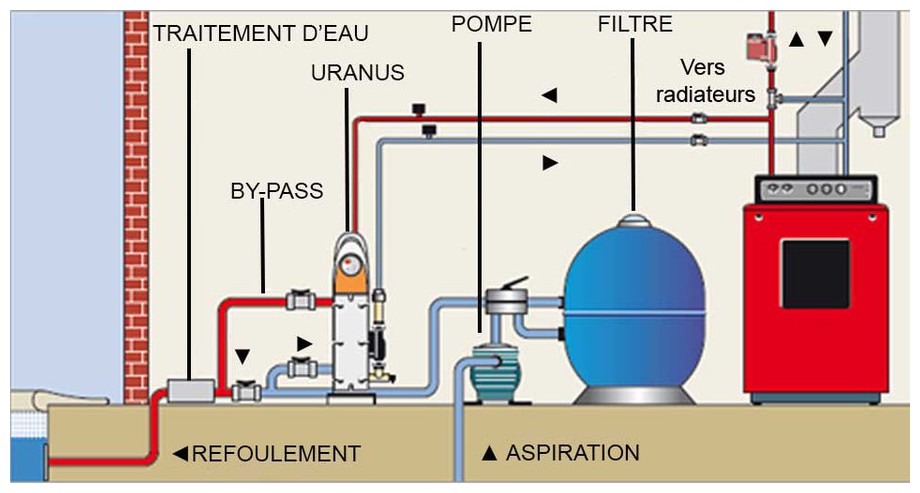

Installation de l'échangeur Zodiac Uranus en sitiation

Installation :
- Dans le local technique à proximité de la chaudière, à la sortie de la filtration (prévoir un by-pass).
- Alimentation électrique en mono 230 Volts avec protection par un disjoncteur différentiel 30 mA en tête de ligne (non fourni).

Cas particulier :

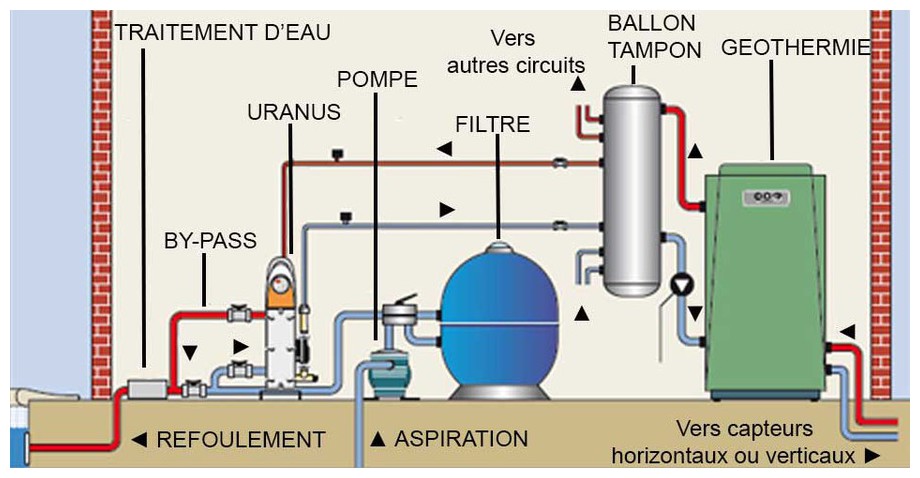

Echangeur alimenté depuis une géothermie ou une pompe à chaleur : il faut dimensionner l'échangeur en fonction des besoins en chauffage de la piscine, des caractéristiques des échangeurs avec Primaire à 45°C ou 60°C et de la puissance de la géothermie.
Pour un bon fonctionnement de la géothermie, nous vous conseillons la mise en place d'un ballon tampon.

Attention : les échangeurs piscine PSA ZODIAC nécessitent, en raison de leur technicité, une installation faite par un professionnel.
Ainsi, vous obtiendrez la garantie d´une installation conforme pour votre pompe à chaleur et vous bénéficiez de la garantie fabricant de 2 ans.
Cette garantie n´est pas accordée dans l´hypothèse d´une installation par un non-professionnel.

Installation de l'échangeur Zodiac Uranus en sitiation

Uranus pré-monté - Caractéristiques techniques

3 MODÈLES - 3 PUISSANCES

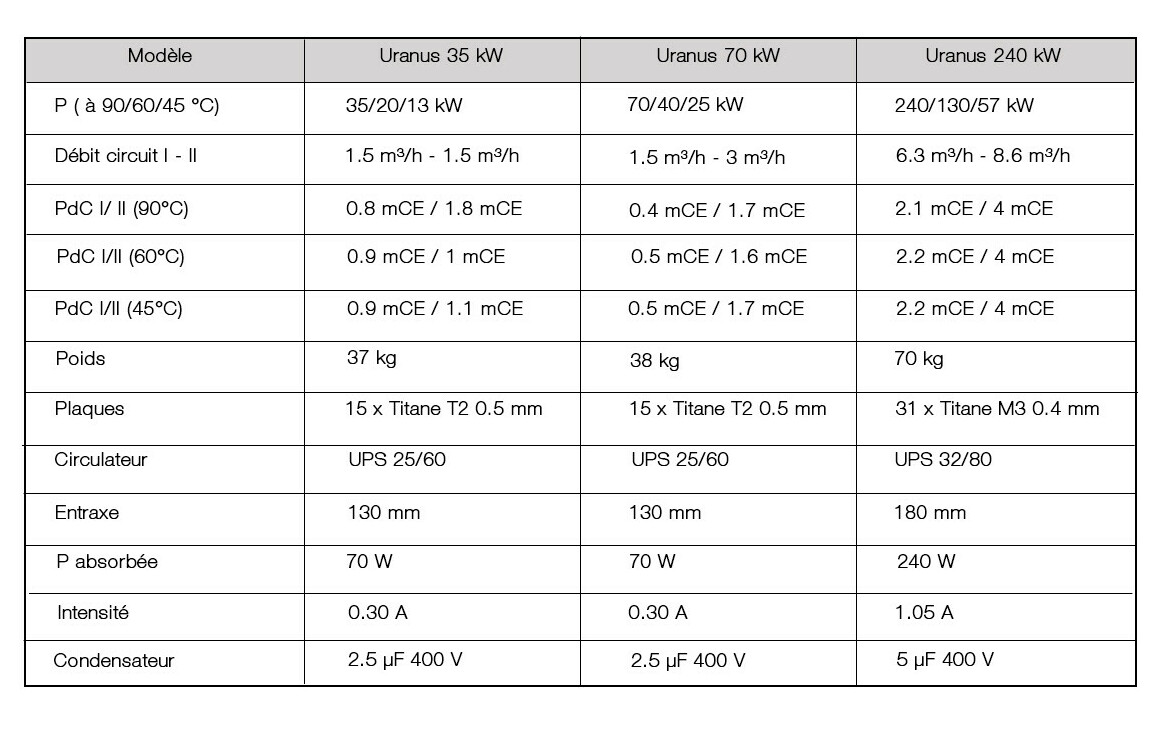

ModèleUranus 35 kWUranus 70 kWUranus 240 kW
P ( à 90/60/45 °C)35/20/13 kW70/40/25 kW240/130/57 kW
Débit circuit I - II1.5 m³/h - 1.5 m³/h 1.5 m³/h - 3 m³/h6.3 m³/h - 8.6 m³/h
PdC I/ II (90°C)0.8 mCE / 1.8 mCE0.4 mCE / 1.7 mCE2.1 mCE / 4 mCE
PdC I/II (60°C)0.9 mCE / 1 mCE0.5 mCE / 1.6 mCE2.2 mCE / 4 mCE
PdC I/II (45°C)0.9 mCE / 1.1 mCE0.5 mCE / 1.7 mCE2.2 mCE / 4 mCE
Poids37 kg38 kg70 kg
Plaques15 x Titane T2 0.5 mm 15 x Titane T2 0.5 mm31 x Titane M3 0.4 mm
CirculateurUPS 25/60UPS 25/60UPS 32/80
Entraxe130 mm130 mm180 mm
P absorbée70 W70 W240 W
Intensité0.30 A0.30 A1.05 A
Condensateur2.5 µF 400 V2.5 µF 400 V5 µF 400 V

Circuit primaire : T°C max = 90°C - T°C moy = 60°C - T°C min = 45°C
Circuit secondaire : T°C = 26 °C

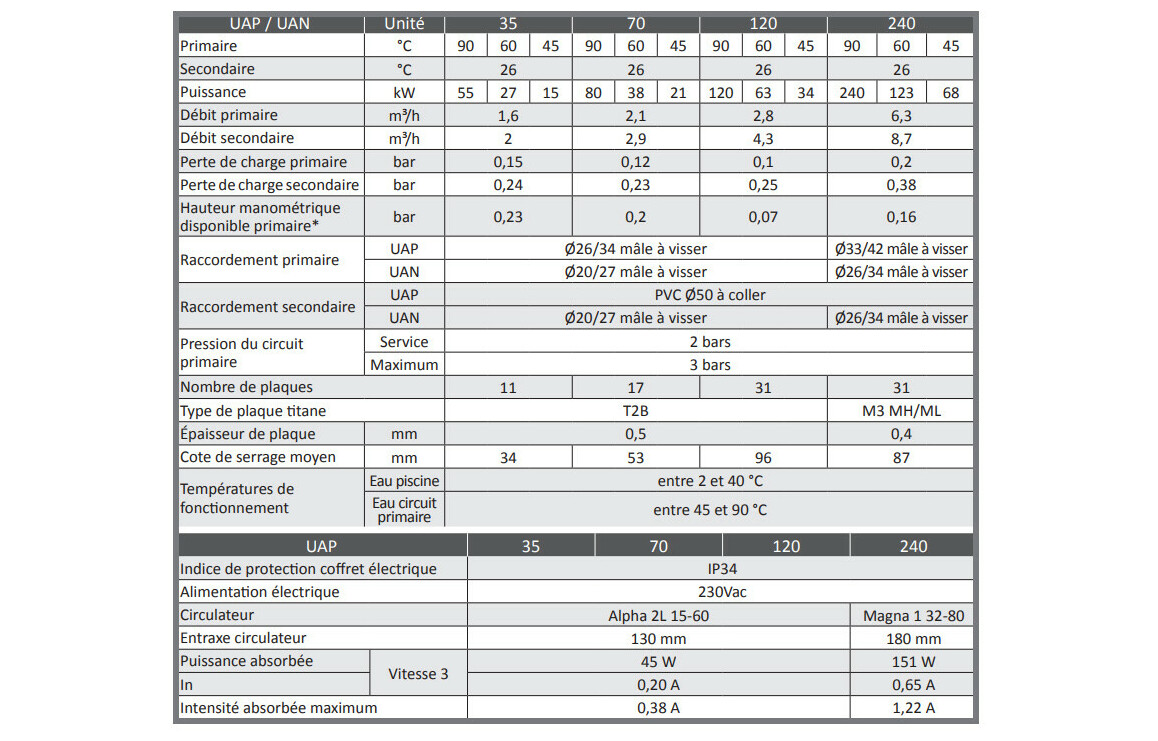

CARACTÉRISTIQUES TECHNIQUES
Raccordement primaireØ 26/34 mm mâle à visser (en 240 kW)
Raccordement secondairePVC Ø50 à coller
T°C eau circuit secondaire (piscine)Entre 2°C et 40°C
T°C eau circuit primaire (chauffage)Entre 45°C et 90°C
Pression circuit primaireService 2 bars - Epreuve 3 bars
Débit maximal22 m³/h (by-pass au-delà)
Tension d'alimentation230 V / 1 / 50 Hz

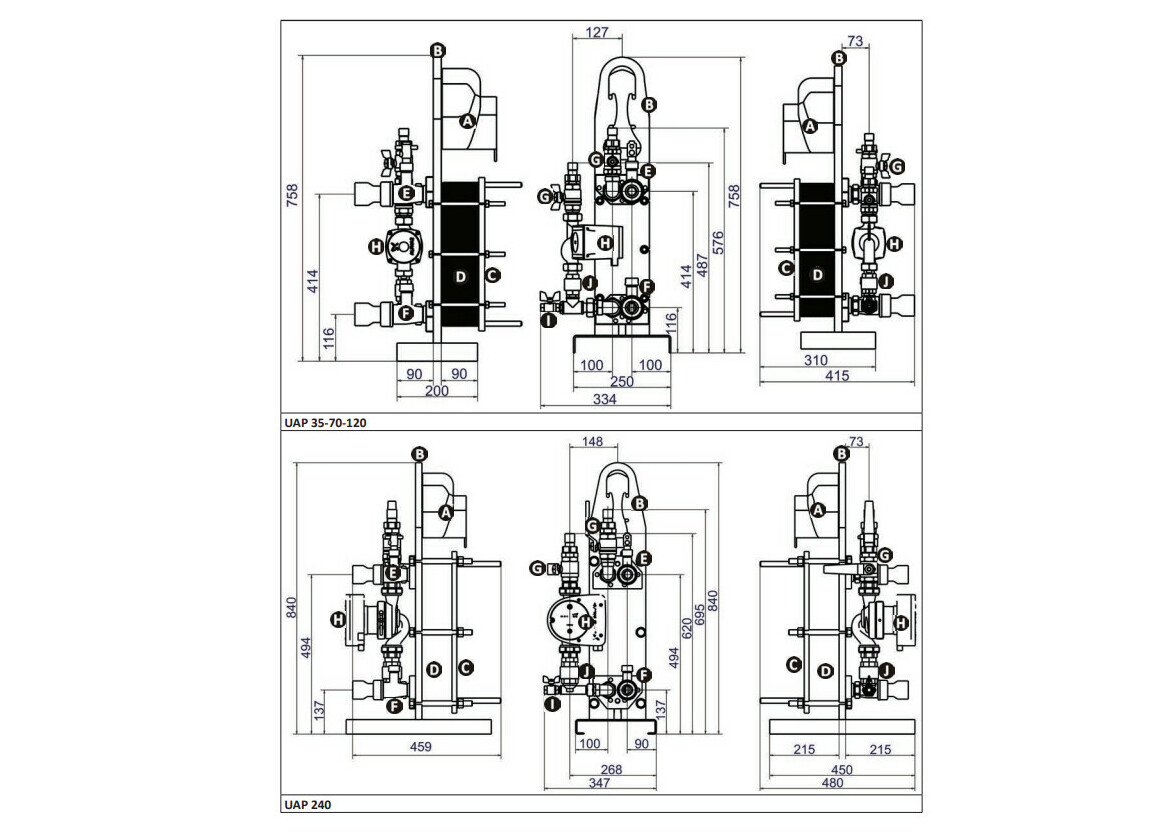

DIMENSIONS DE L’ÉCHANGEUR
35 KW - 70 KW
dimensions de l'échangeur de piscine Uranus by Zodiac
240 kW
dimensions de l'échangeur de piscine Uranus 240 KW by Zodiac
  • FR_MANUAL_Echangeur de chaleur à Plaques_35-70-120-240_02-2016_D_H0380700.PDF
