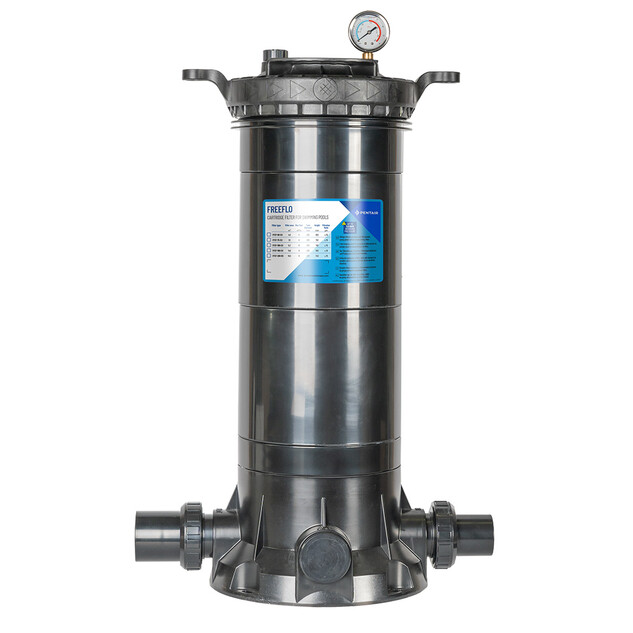

Description Filtre à cartouche Pentair Freeflo
Le filtre à cartouche FreeFlo de Pentair offre des performances de pointe en matière de filtration tout en nécessitant peu d'entretien et en restant accessible, assurant ainsi une expérience de baignade optimale dans une eau cristalline.
Cette conception fiable intègre des éléments filtrants spéciaux capables d'éliminer efficacement les particules minuscules de l'eau de votre piscine, même celles aussi petites que 15 microns, soit bien plus petites que la taille moyenne d'un grain de sable sur une plage, qui est d'environ 1000 microns.
De plus, son processus de nettoyage est incroyablement simple : il vous suffit d'ouvrir le couvercle, retirer la cartouche, la rincer à l'eau à l'aide d'un tuyau d'arrosage, puis la remettre en place, et le filtre FreeFlo est prêt à être utilisé à nouveau.
Tous les composants du filtre à éléments FreeFlo ont été conçus en utilisant la modélisation par éléments finis, assurant ainsi une résistance maximale aux hautes pressions et garantissant une durabilité sur le long terme.

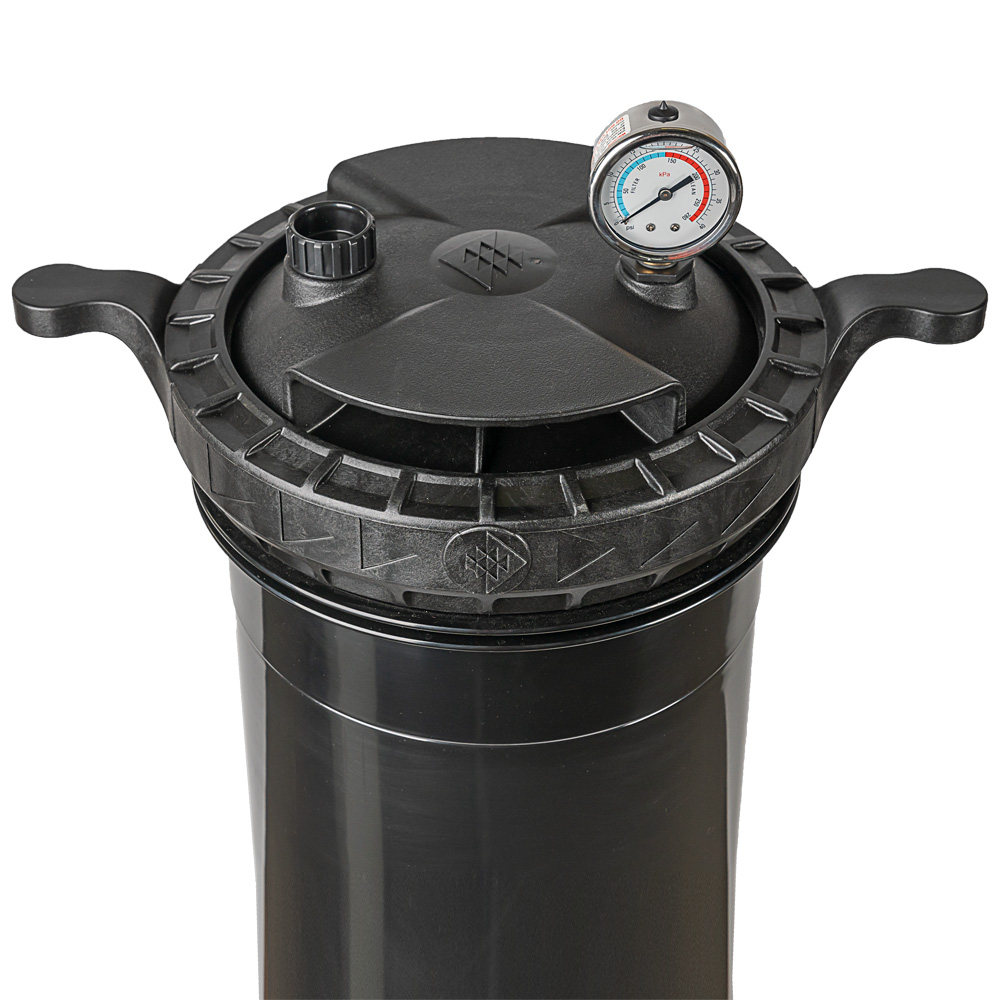

De plus, le design ergonomique du couvercle et de la bague de verrouillage rend la manipulation de ce filtre aussi intuitive que possible.
Le filtre à cartouche est disponible de 5 m³/h à 18 m³/h et est garanti 2 ans.
- Faible investissement pour une eau durable cristalline : Cartouche résistante qui permet une grande filtration en retenant les particules fines de15 microns.
- Faible consommation d'eau : Jusqu'à 93 % d'économie d'eau grâce à la technologie des cartouches et à l'absence de lavage à contre-courant du filtre. Économie de produits chimiques également.
- Installation facile et entretien réduit : Doté d'un réservoir en plastique résistant aux rayons UV et d'un manomètre en acier, ce filtre allie robustesse et durabilité, simplifiant ainsi grandement son entretien. Grande poignée avec prise facile sur le couvercle/anneau de verrouillage. Une soupape de dérivation interne empêche les pressions trop élevées.
- Compact et peu encombrant : Sa taille réduite lui permet d'être installé même dans des espaces restreints de locaux techniques.
- Un filtre à éléments conçu pour une utilisation intensive : Capable de capturer les particules fines de plus de 15 microns : Une solution économique pour maintenir une eau claire et cristalline sur le long terme.
Caractéristiques - Filtre à cartouche Pentair Freeflo
FREEFLO - LES CARACTÉRISTIQUES TECHNIQUES
Référence | Diamètre Ø (mm) | Surface filtrante (m²) | Débit (m³/h) | Pression maximale (bars) | Vanne raccord | Surface nécessaire (mm) | Température maximale | Filtration ratio (µm) |
PAC-050-1011 | 381 | 4.6 | 5 | 3.5 | 50/63 mm | 880 | 40 | 15 |
PAC-050-1012 | 381 | 7.0 | 8 | 3.5 | 50/63 mm | 1180 | 40 | 15 |
PAC-050-1013 | 381 | 9.3 | 10 | 3.5 | 50/63 mm | 1180 | 40 | 15 |
PAC-050-1014 | 381 | 14 | 14 | 3.5 | 50/63 mm | 1480 | 40 | 15 |
PAC-050-1015 | 381 | 18.6 | 18 | 3.5 | 50/63 mm | 1780 | 40 | 15 |
FREEFLO - LES DIMENSIONS
Référence | A (mm) | B (mm) | C (mm) | D (mm) | Référence de la cartouche |
PAC-050-1011 | 602 | 533 | 225 | 381 | R800750A |
PAC-050-1012 | 782 | 713 | 225 | 381 | R800750 |
PAC-050-1013 | 782 | 713 | 225 | 381 | R800751 |
PAC-050-1014 | 962 | 893 | 225 | 381 | R800752 |
PAC-050-1015 | 1142 | 1073 | 225 | 381 | R800753 |
Conseils de pro - Filtre à cartouche Pentair Freeflo
FREEFLO - LE NETTOYAGE DE LA CARTOUCHE
Lorsque la lecture du manomètre est supérieure de 0,5 à 0,7 bar (50-70 kPa) à la lecture du « filtre propre », le nettoyage de l'élément unique de la cartouche est nécessaire. Pour effectuer les procédures de nettoyage :
1. Mettez la pompe hors tension.
2. Le cas échéant, fermez les vannes d'isolement sur les conduites d'aspiration et de refoulement,.
3. Ouvrez la soupape de purge d'air sur le couvercle du filtre. Dévissez la bague de verrouillage et retirez
le couvercle du filtre.
4. Extrayez l?élément de la cartouche.
5. Dans la plupart des cas, l'élément peut être facilement nettoyé avec un tuyau d'arrosage, en utilisant
une bonne vélocité pulvérisée directement sur les plis.
REMARQUE : les algues, le calcium, l'argile, l'huile de bronzage et les huiles corporelles peuvent former sur l'élément un revêtement qui n?est pas facile à éliminer avec un tuyau d?arrosage normal.
Ces matériaux peuvent être éliminés en trempant l'élément dans un dégraissant et/ou un détartrant.
Votre traiteur d'eau Pentair local sera en mesure de vous recommander des produits adaptés.
INSTRUCTIONS DE REMONTAGE DE LA CARTOUCHE
1. Installez la cartouche et le tube central de manière à ce qu'il soit situé dans le bout mâle inférieur.
2. Assurez vous que le joint torique du couvercle du filtre est propre, lubrifié avec du lubrifiant pour
joints toriques et situé dans la rainure inférieure.
3. Replacez le couvercle et appuyez fermement pour le mettre en place. Vissez la bague de
verrouillage, un serrage à la main est suffisant -
NE SERREZ PAS EXAGÉRÉMENT !
4. Assurez vous que la pompe est amorcée selon les instructions du fabricant.
5. Vérifiez que toutes les vannes sont ouvertes sur les conduites d'aspiration et de refoulement.
6. Démarrez la pompe.
7. Fermez la soupape de purge d'air lorsque tout l'air a été expulsé.
