Pompe à chaleur haut rendement PacFirst Steel par O'Clair

Pompe à chaleur Pacfirst Steel

Réalisez des économies d'énergie notables, et choisissez une pompe à chaleur pour chauffer votre eau de piscine.

Ayant déjà fait ses preuves dans ce domaine, Piscine Center revient à la charge, et vous présente sa gamme Pacfirst Steel.
Une fois de plus nous prouvons notre expérience et notre maîtrise en proposant au plus grand nombre, une gamme de pompes à chaleur aux finitions de qualité, au rendement amélioré, et à la technologie la plus aboutie.

Grâce à ces caractéristiques, le modèle Pacfirst Steel vous permettra de jouir d'une saison de baignade étendue avec une consommation maîtrisée et raisonnable.

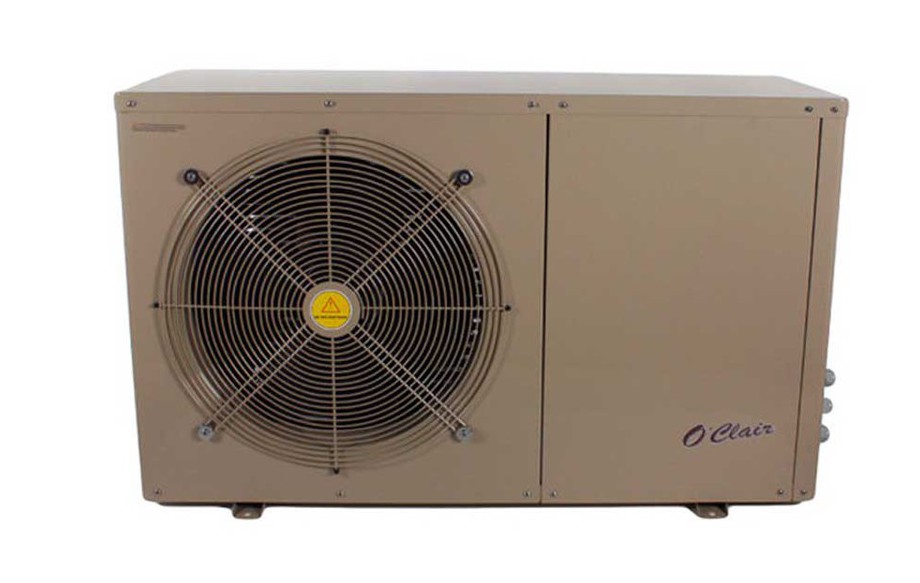

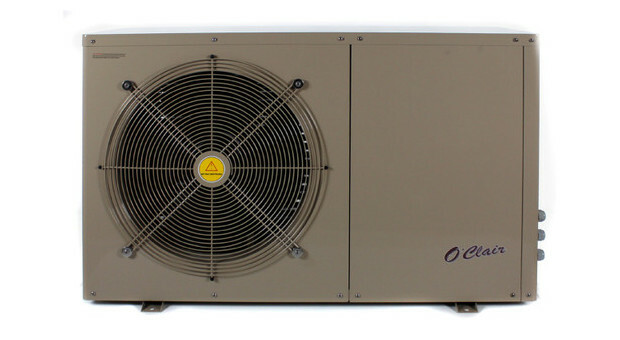

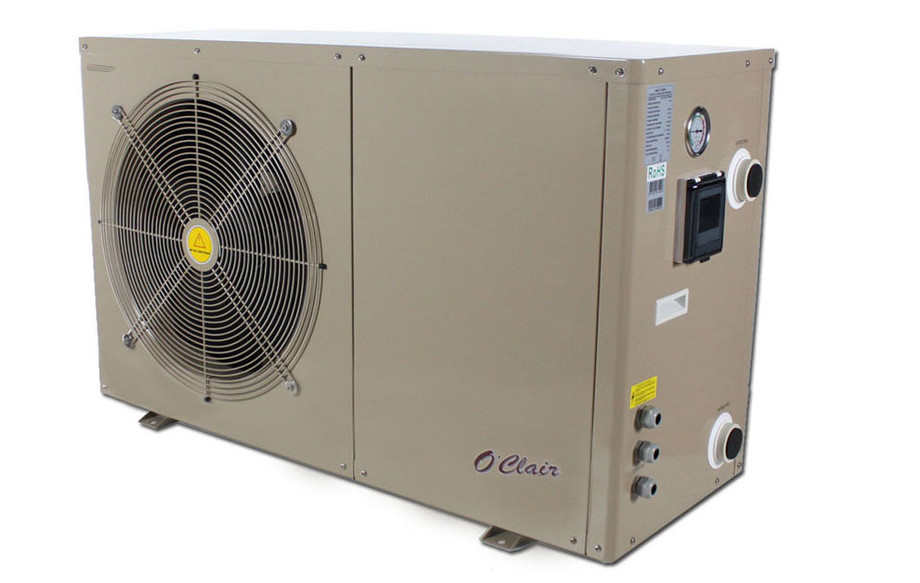

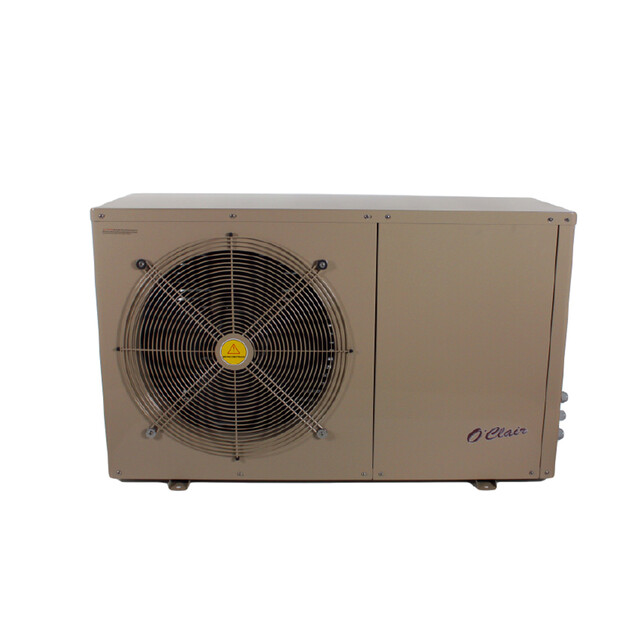

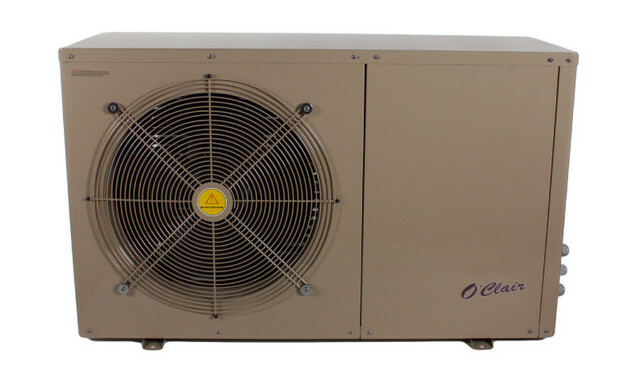

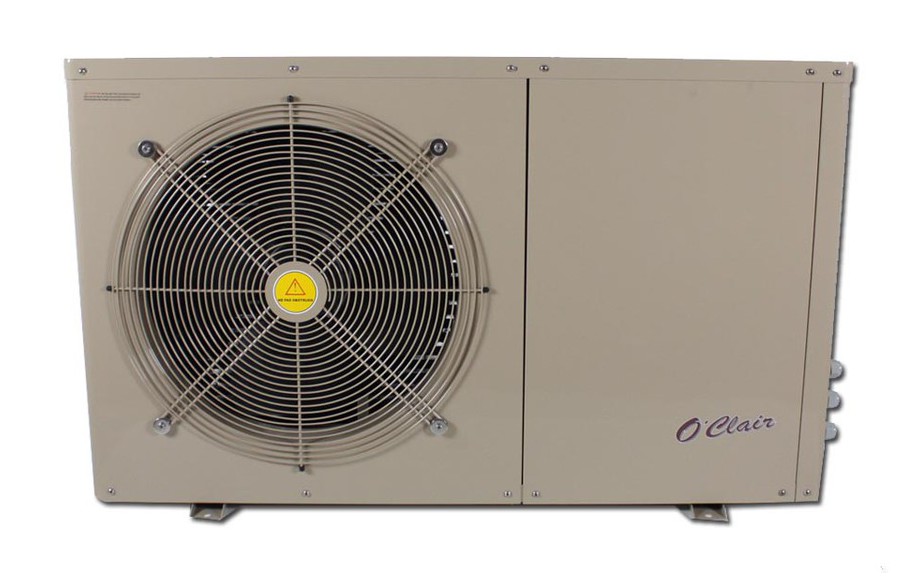

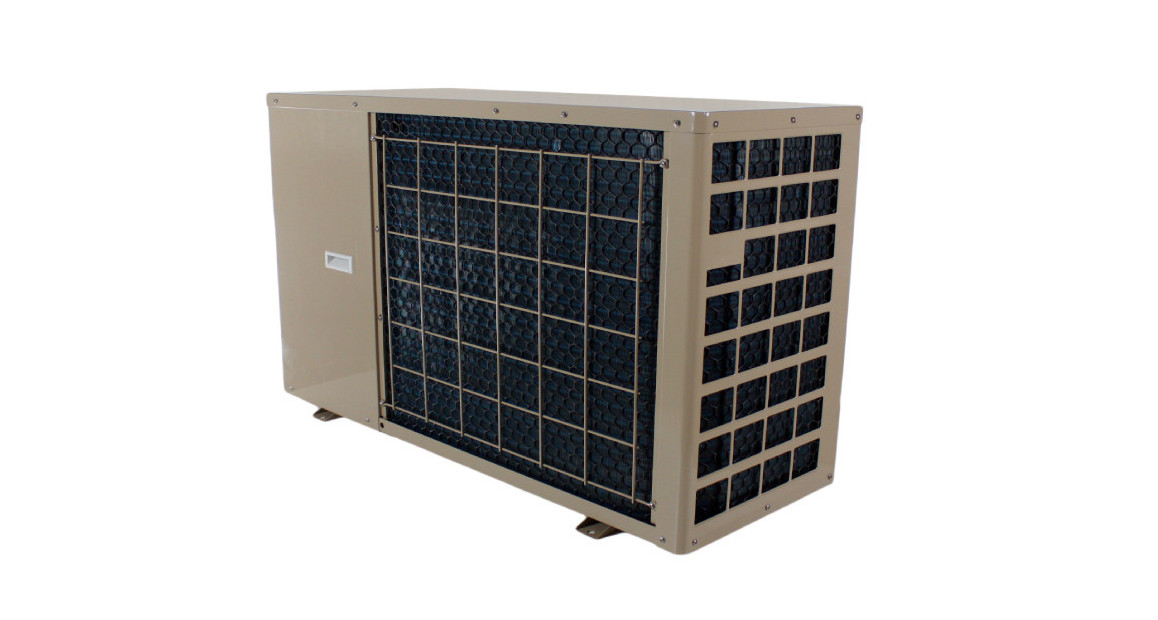

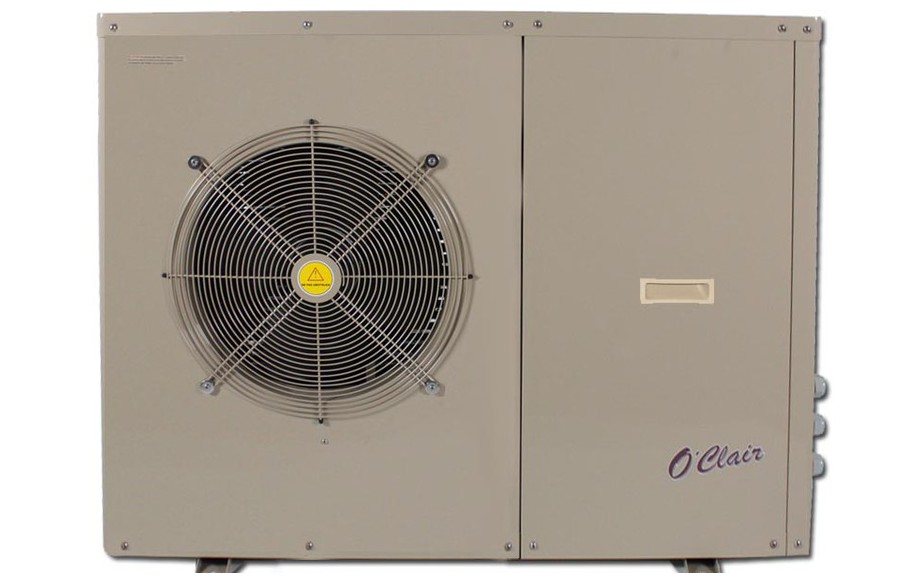

pompe a chaleur piscine - pacfirst steel - image principale

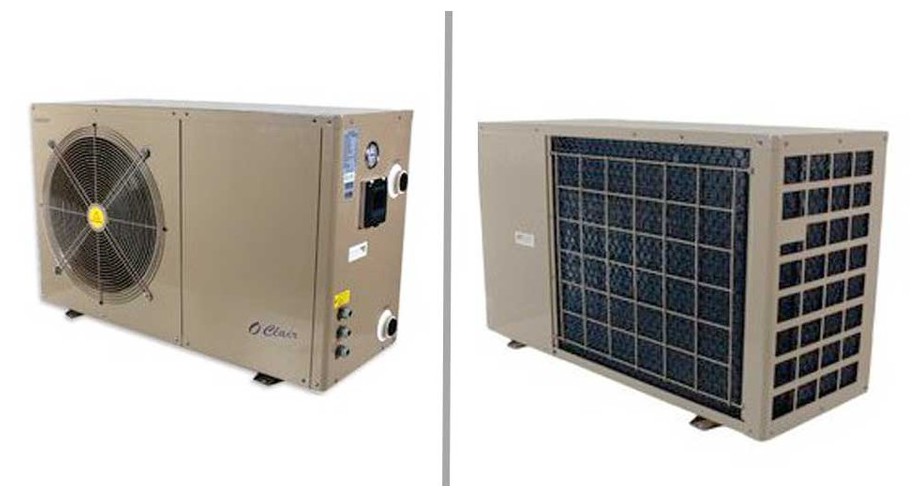

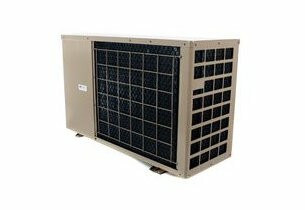

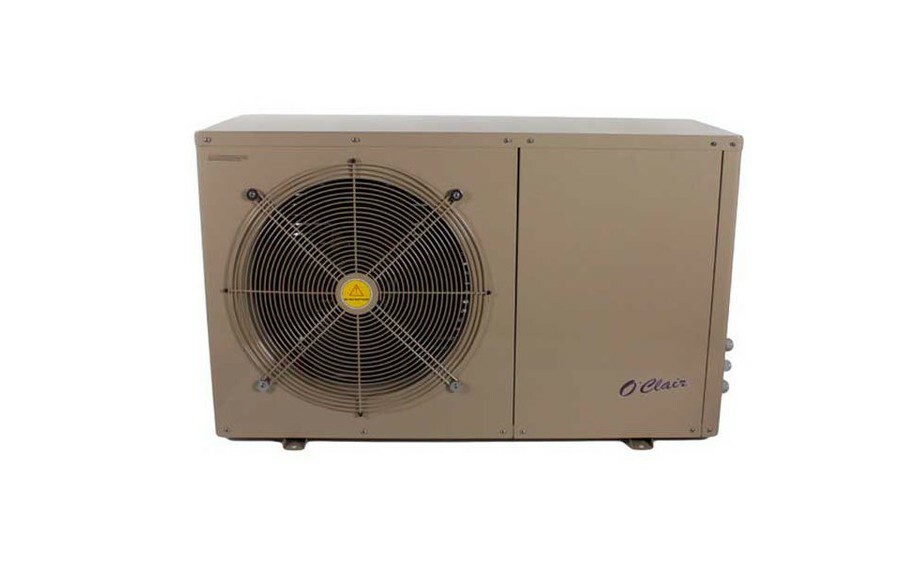

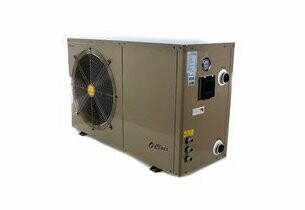

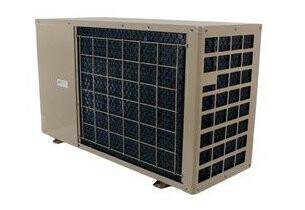

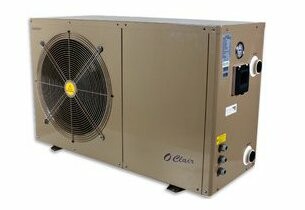

pacfirst steel - vue de biais pompe a chaleur piscine oclair pompe a chaleur pacfirst steel oclair - vue arriere

Disponible en puissances de 4.5 à 31 kW, et en 2 motorisations monophasée ou triphasée en fonction des modèles, Pacfirst Steel couvre les besoins en chauffage des piscines jusqu'à 185 m³.

La pompe à chaleur Pacfirst Steel est garantie 2 ans, l'échangeur est garanti 5 ans.

La pompe à chaleur Pacfirst Steel est compatible avec l'électrolyse au sel

Pacfirst Steel - Descriptif

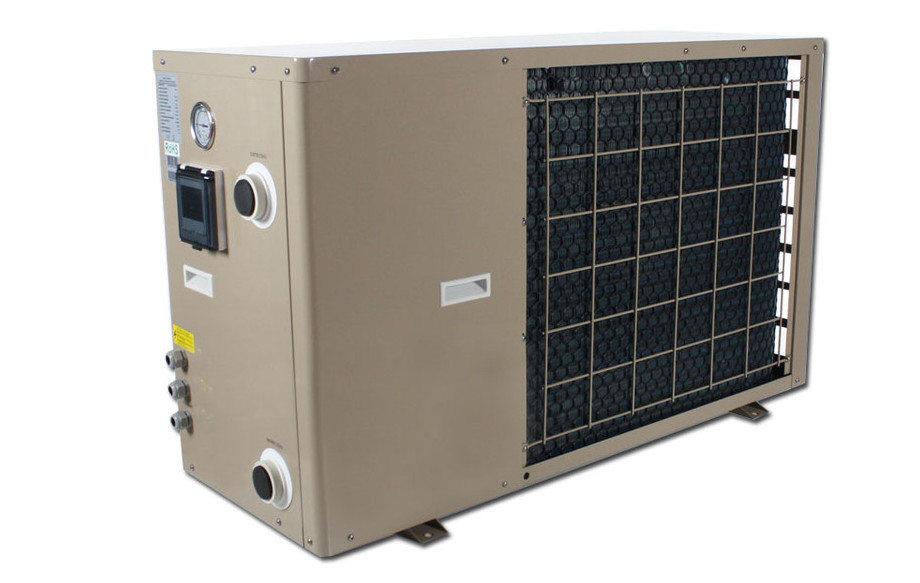

pacfirst steel pompe a chaleur - details vue latérale

Pacfirst Steel, une pompe à chaleur aux atouts multiples :

- Appareil air/eau, conjuguant technologie, performance et simplicité
- PAC réversible, chauffe ou refroidit l'eau selon la température désirée.
- Carrosserie acier peint, résiste aux agressions et aux UV.
- Châssis peint, coloris identique à la carrosserie
- Gaz de refroidissement R410A, non nocif pourl'environnement.
- Echangeur Titane -
- Rendement (COP) et performances élevés.
- Asservissement à la pompe de filtration, pour un fonctionnement encore plus optimisé
- Fonctionne à partir de -10°C
- Dégivrage automatique
- Raccordement facile et rapide
- Silent block et évacuation de condensats
- Panneau de contrôle déportable jusqu'à 10 m

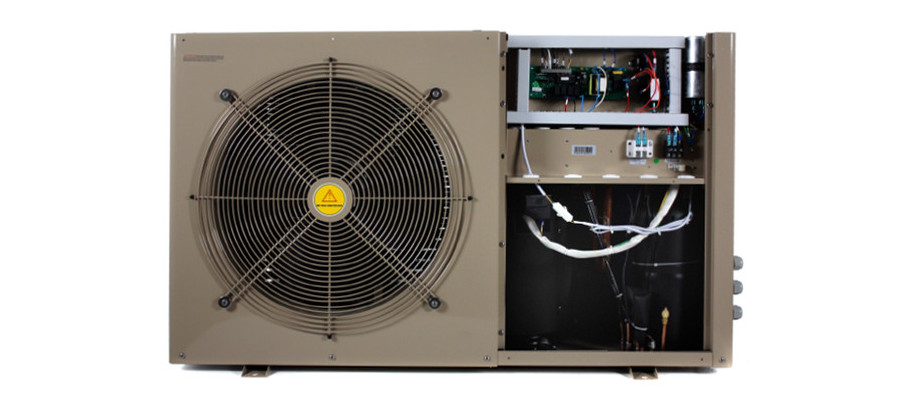

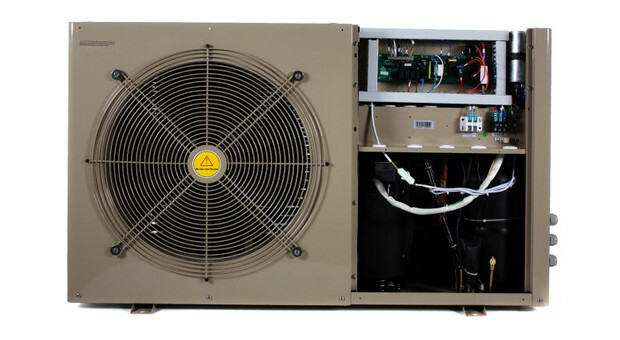

pac piscine - pacfirst elite vue circuit 1

Carrosserie : résistante, en acier traité anti-corrosion et anti-UV, peinture intérieure et extérieure.

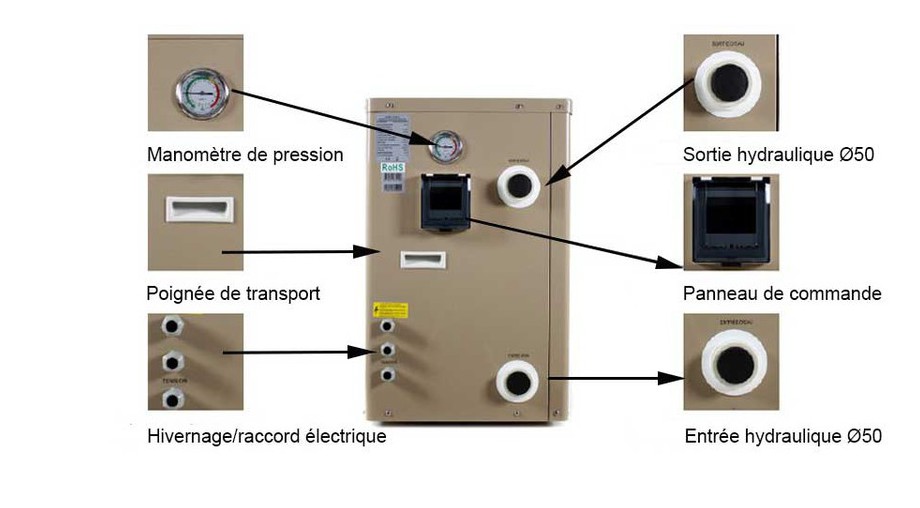

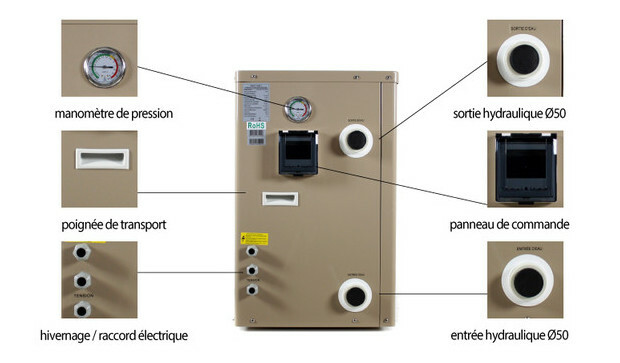

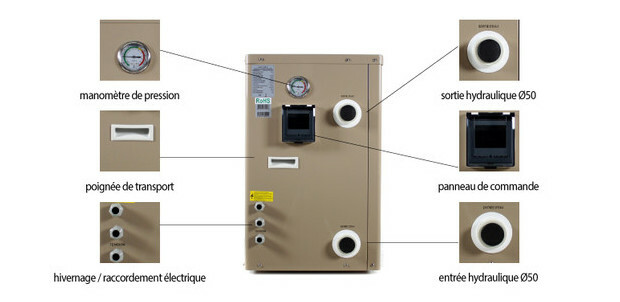

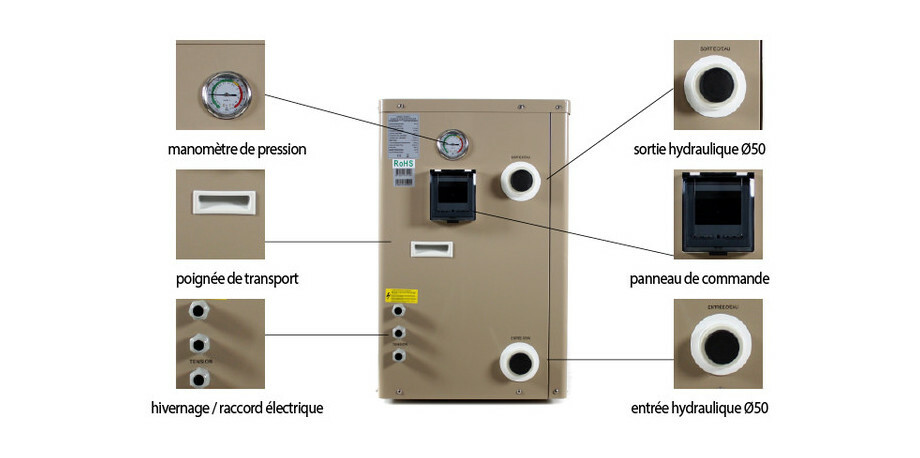

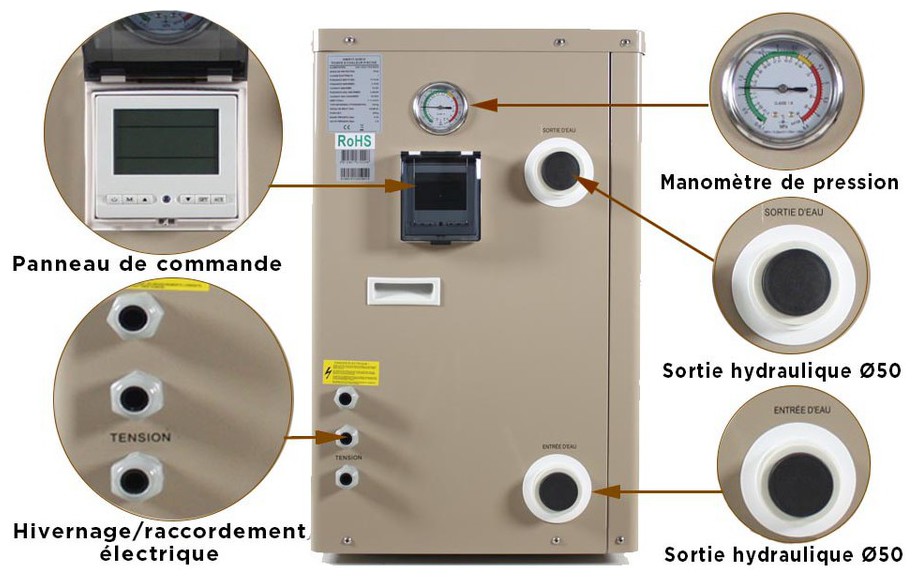

Panneau latéral : il concentre les fonctions et les raccordements à effectuer (entrée et sortie hydrauliques, vidanges d'hivernage, manomètre de pression, panneau électronique de commande)

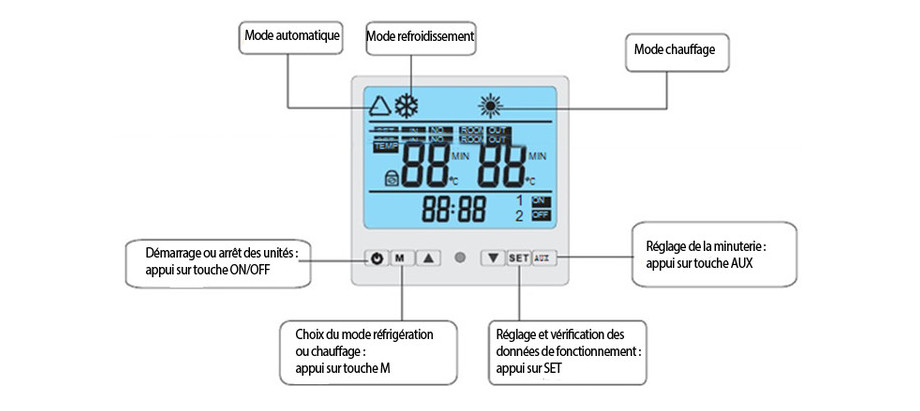

Panneau de commande : situé sur la face latérale, facile à utiliser et intuitif. Permet de sélectionner le mode (chaud/froid/automatique) et la température. Possibilité de commande déportée (jusqu'à 10 m)

Échangeur : en PVC et Titane, il offre un rendement thermique élevé et une meilleure durabilité, et fonctionne dans les piscines traitées par électrolyse du sel.

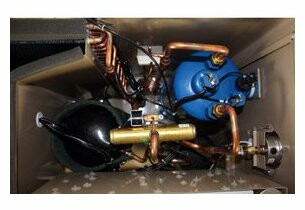

Compresseur : Scroll ou Rotary, selon la dimension de la PAC

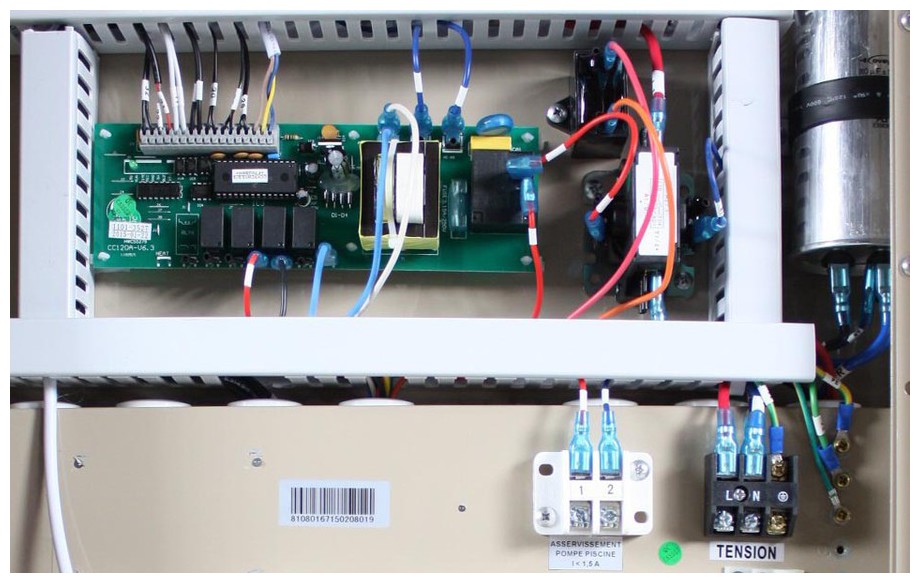

pacfirst steel asservissement pompe filtration

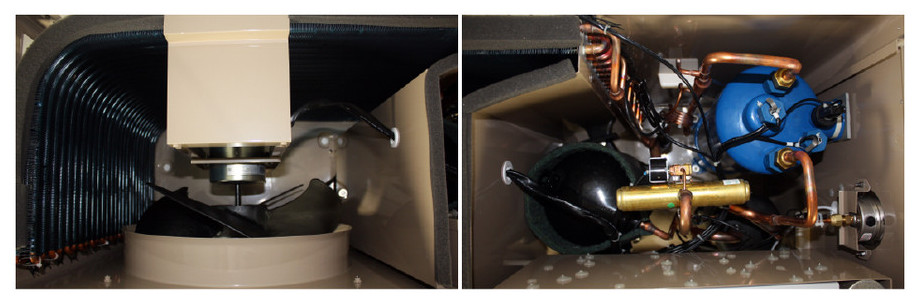

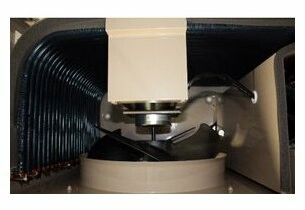

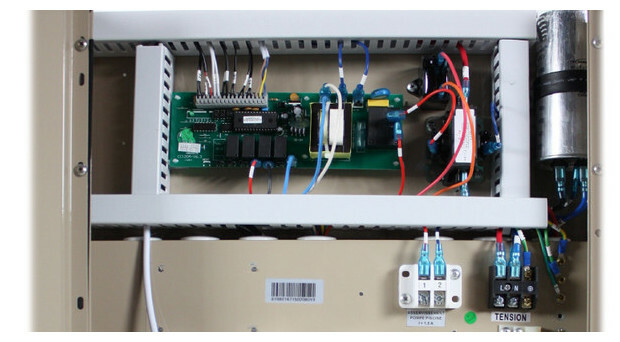

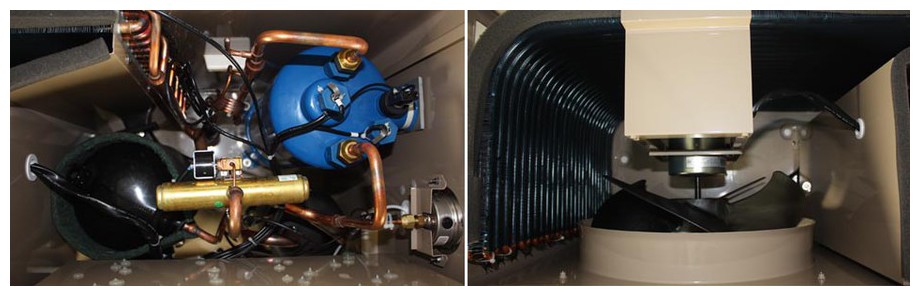

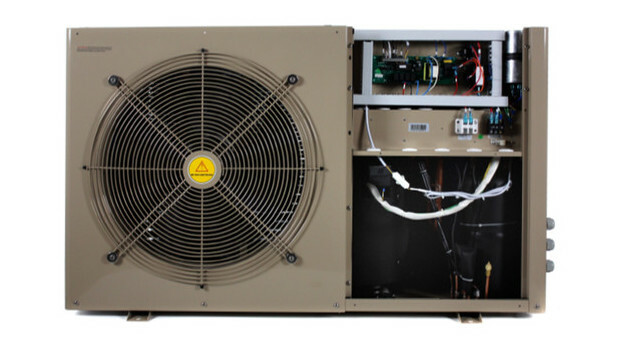

pacfirst steel pompe a chaleur - vue intérieure

Réversible : Pacfirst Steel est autant capable de chauffer l'eau de la piscine que de la refroidir. (choix du mode désiré sur le panneau de commandes, 3 options, chaud/froid/automatique)

Température de fonctionnement : jusqu'à -10 °C

Dégivrage : automatique, par inversion de cycle

Asservissement à la pompe de filtration : grâce à cette fonction, optimisez le rendement de votre PAC !

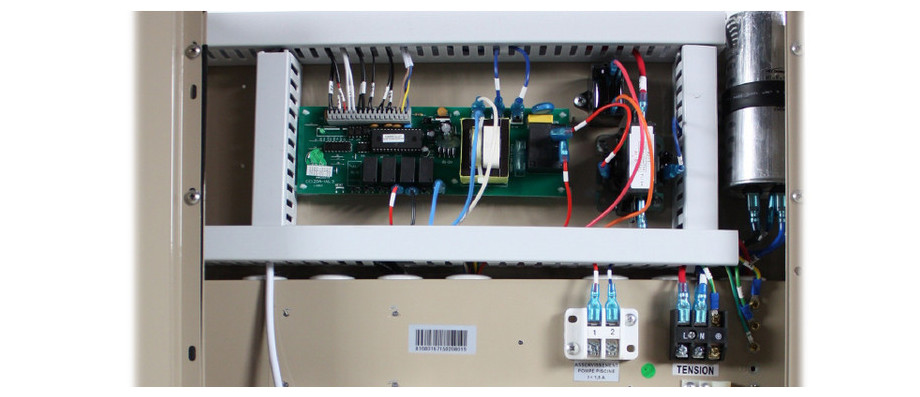

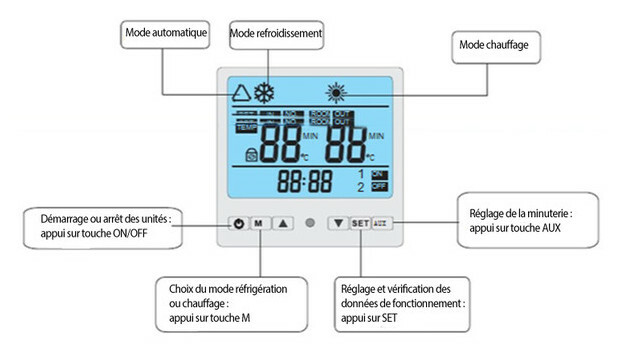

Pompe à chaleur Pacfirst Steel - panneau controle

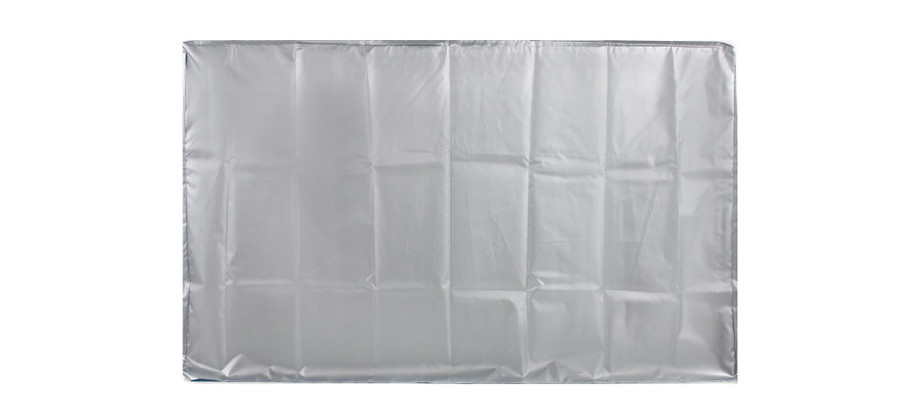

Egalement incluse : une housse d'hivernage, parfaite pour protéger votre PAC hors-saison

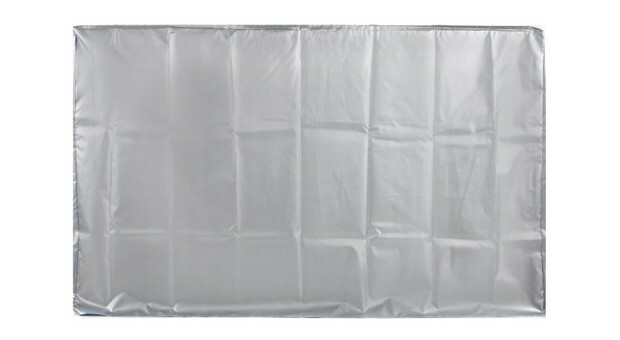

Pompe à chaleur Pacfirst Steel - housse hivernage

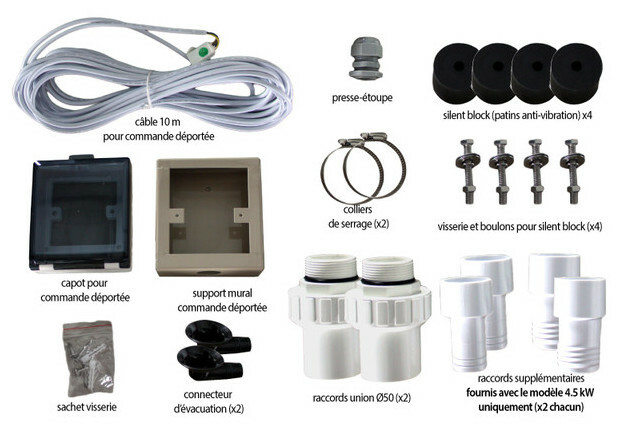

La pompe à chaleur Pacfirst Steel est livrée avec tous les accessoires nécessaires à son installation, à son raccordement hydraulique et électrique, et à la mise en place de la commande déportée :

- 2 raccords union en Ø50
- 1 câble de 10 m de longueur pour la commande déportée
- 1 capot et son support mural pour commande déportée (sachet de visserie inclus)
- 1 presse-étoupe
- 2 colliers de serrage
- 2 connecteurs pour l'évacuation des condensats
- 4 patins anti-vibration (silent block) et visserie correspondante

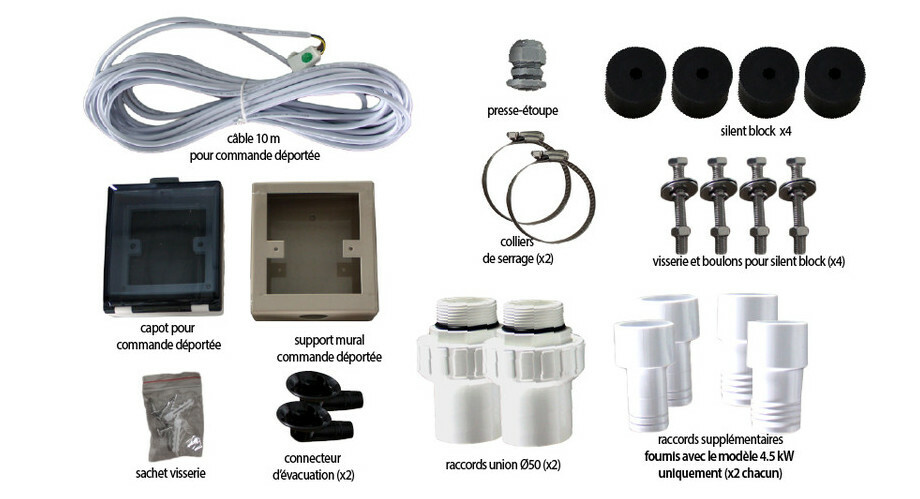

Pompe à chaleur Pacfirst Steel - accessoires

Pacfirst Steel - Fonctionnement et utilisation

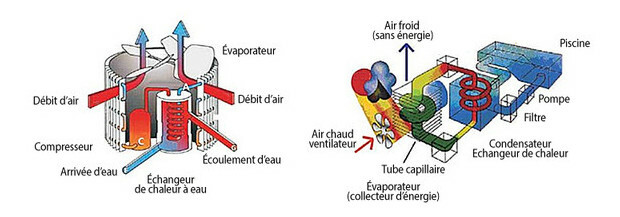

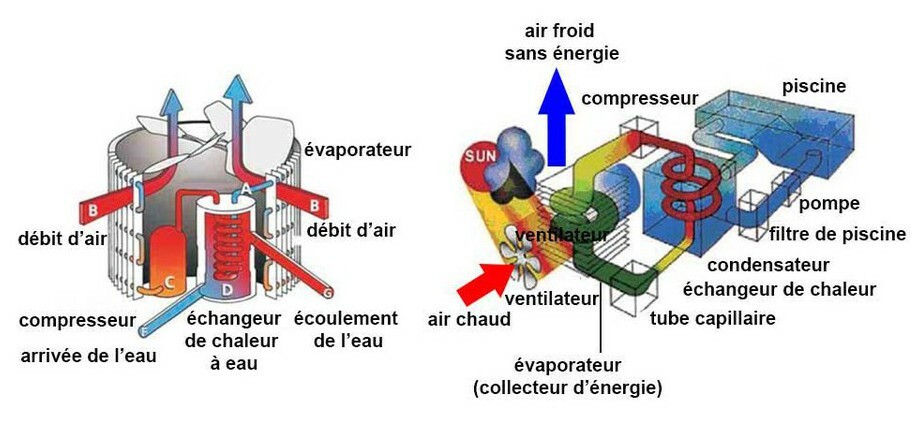

La pompe à chaleur fonctionne en captant la chaleur de l'air ambiant et en la transmettant à l'eau de la piscine.
Aspiré par le ventilateur, l'air extérieur est envoyé vers l'évaporateur, dans lequel circule le liquide réfrigérant (R410A) qui absorbe sa chaleur. Ce faisant, il passe à l'état gazeux, et circule vers le compresseur, dans laquelle sa pression et sa chaleur augmentent.
Le gaz devenu très chaud arrive ensuite vers le condensateur, et la chaleur est transmise à l'eau de la piscine. Une fois cette étape terminée, le gaz en refroidissant se transforme à nouveau en liquide, et ce processus se reproduit à nouveau.

Mis à part l'électricité nécessaire au fonctionnement de la pompe à chaleur, près de 80% de l'énergie produite provient de l'air, elle est de ce fait gratuite.

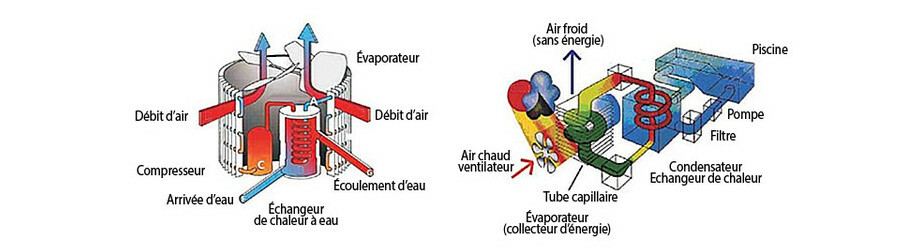

Pompe à chaleur Pacfirst Steel - principe

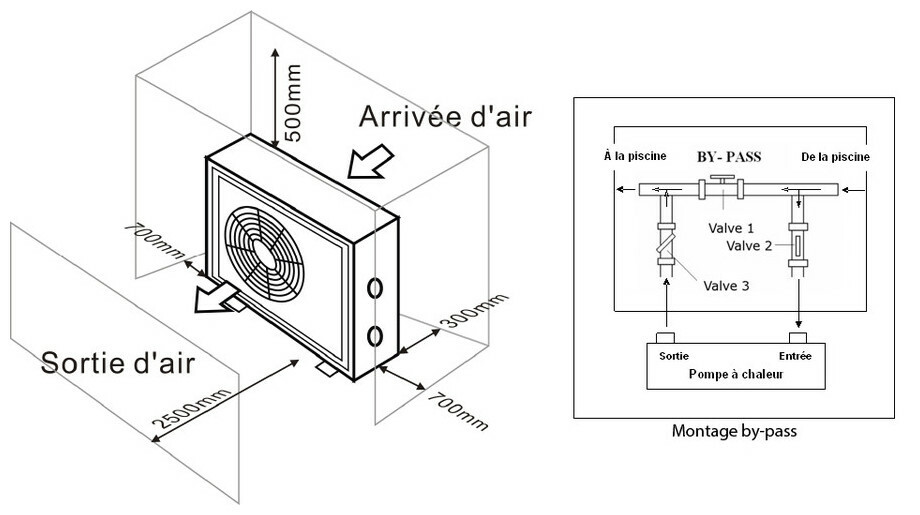

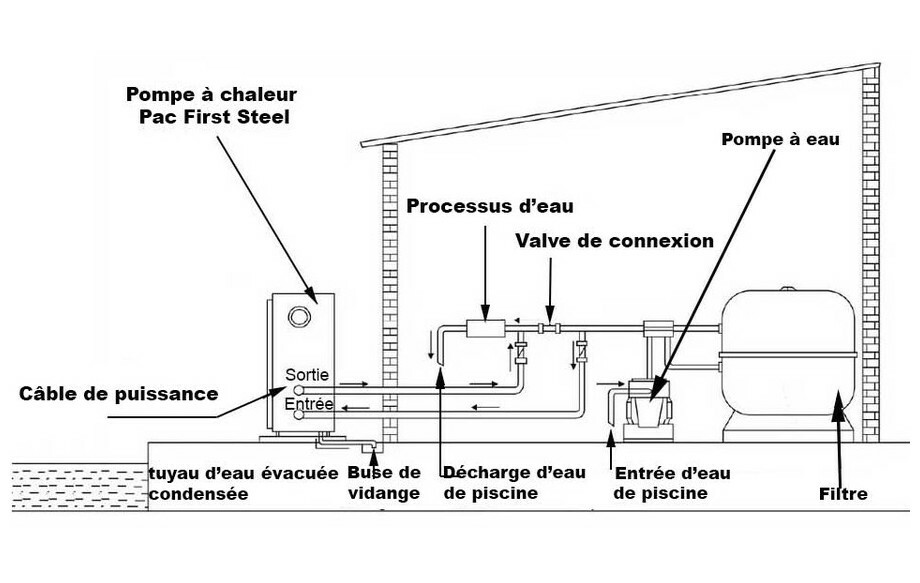

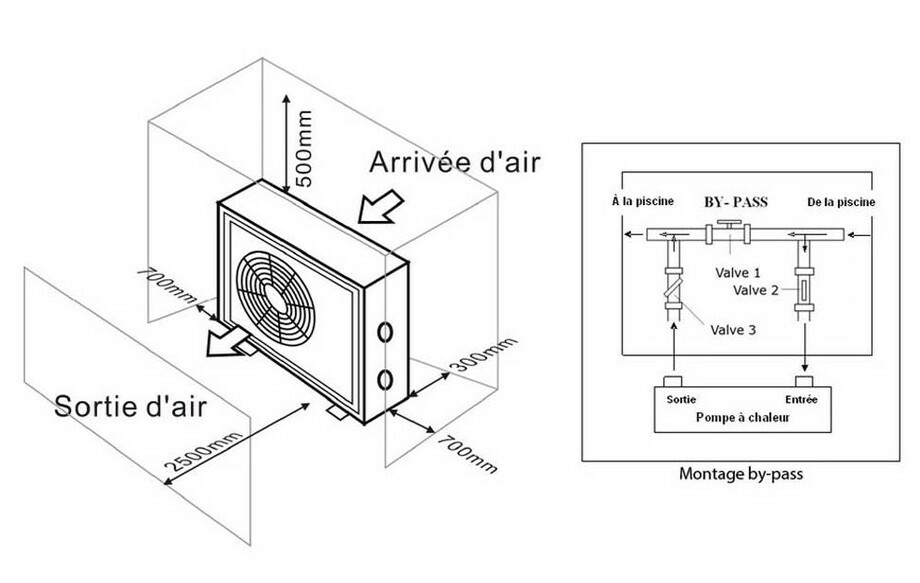

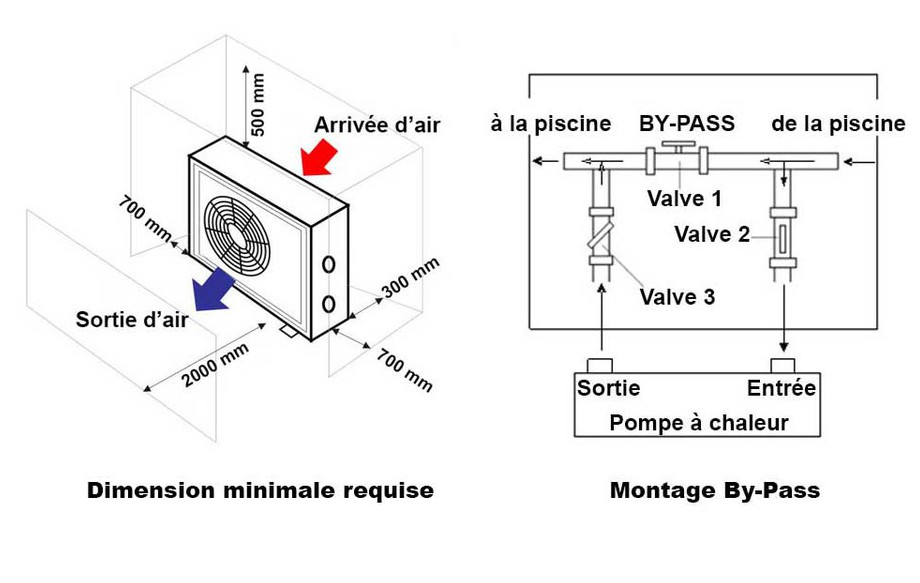

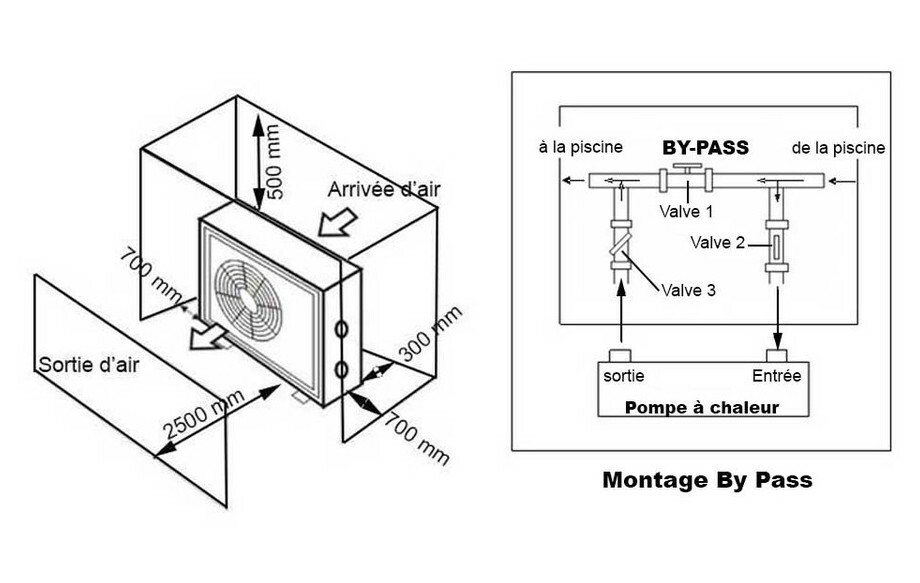

Recommandations pour l'installation de votre Pacfirst Steel :

- Le raccordement d'appareil de traitement chimique doit être fait après la pompe à chaleur

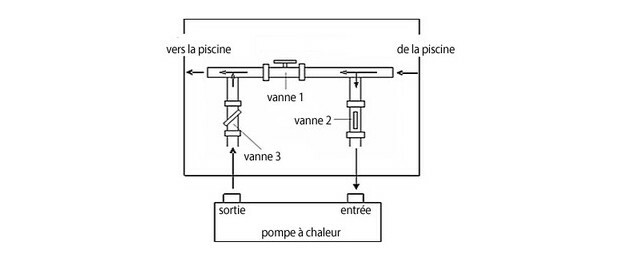

- Le by-pass est impératif (débit de la pompe de filtration 20% supérieur à celui autorisé dans l'échangeur de la pompe à chaleur). Non fourni, à prévoir par l'utilisateur.
- L'appareil doit être installé sur une base solide et plane, et les patins anti-vibration fournis doivent être installés pour amortir les bruits.
- La pompe à chaleur doit être en position verticale (dans le cas ou elle a été inclinée, par exemple lors du transport, patienter 24 h au moins avant sa mise en route.)

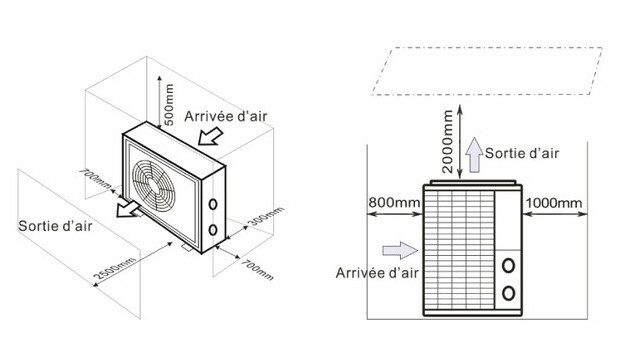

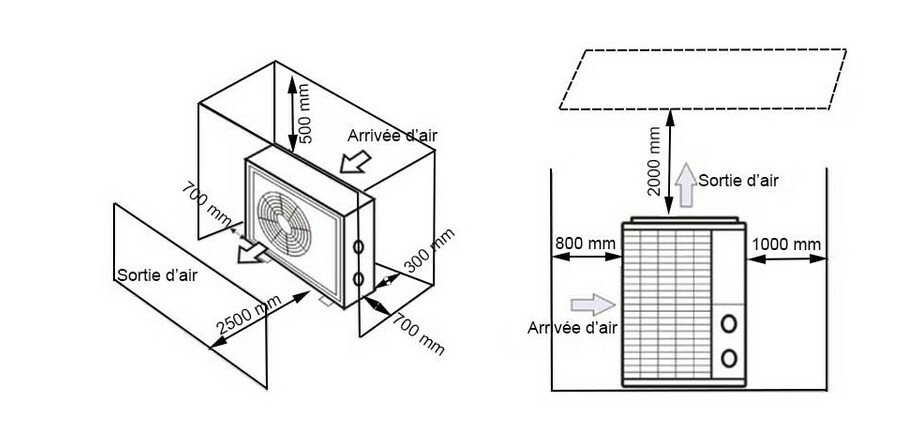

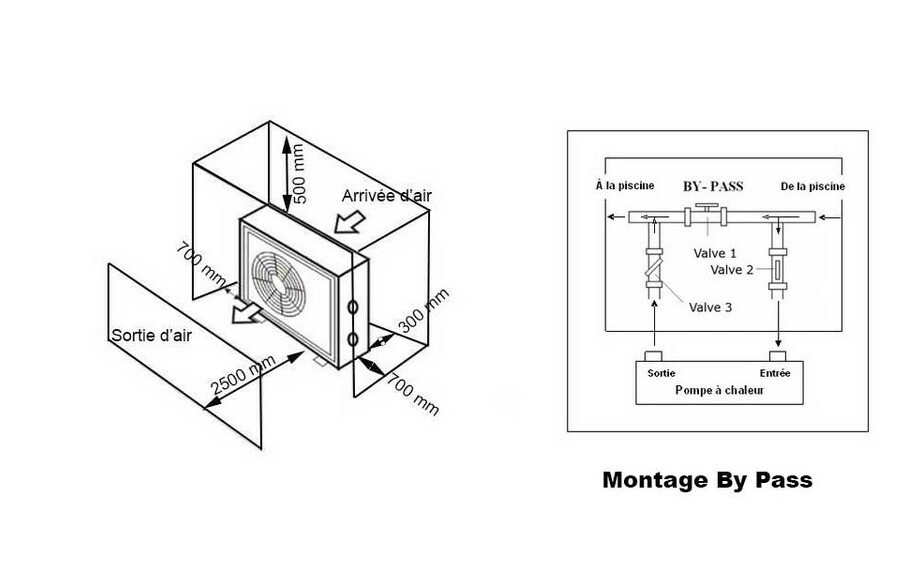

- Respecter les distances (voir schéma ci-dessus) lors de l'installation pour permettre une circulation d'air suffisante.

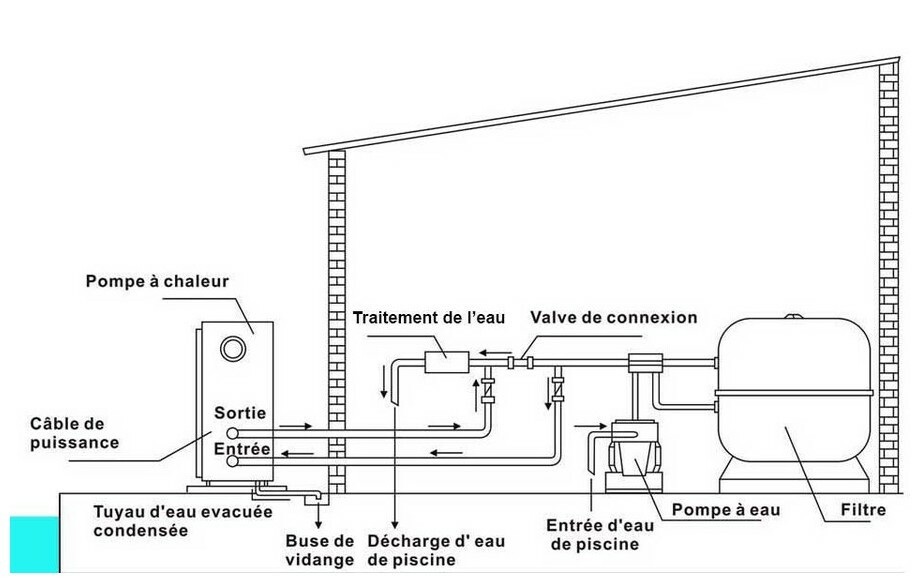

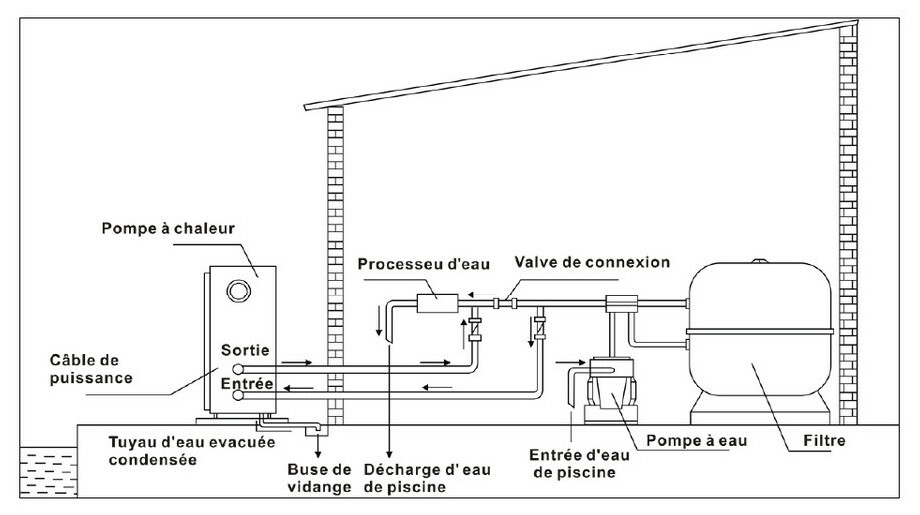

Pompe à chaleur Pacfirst Steel - install + bypass

Pacfirst Steel - Caractéristiques techniques

Données hydrauliques
Les valeurs communiquées tiennent compte de la présence d'une couverture, et est sujette à variation en fonction de la région dans laquelle se trouve la piscine à chauffer.

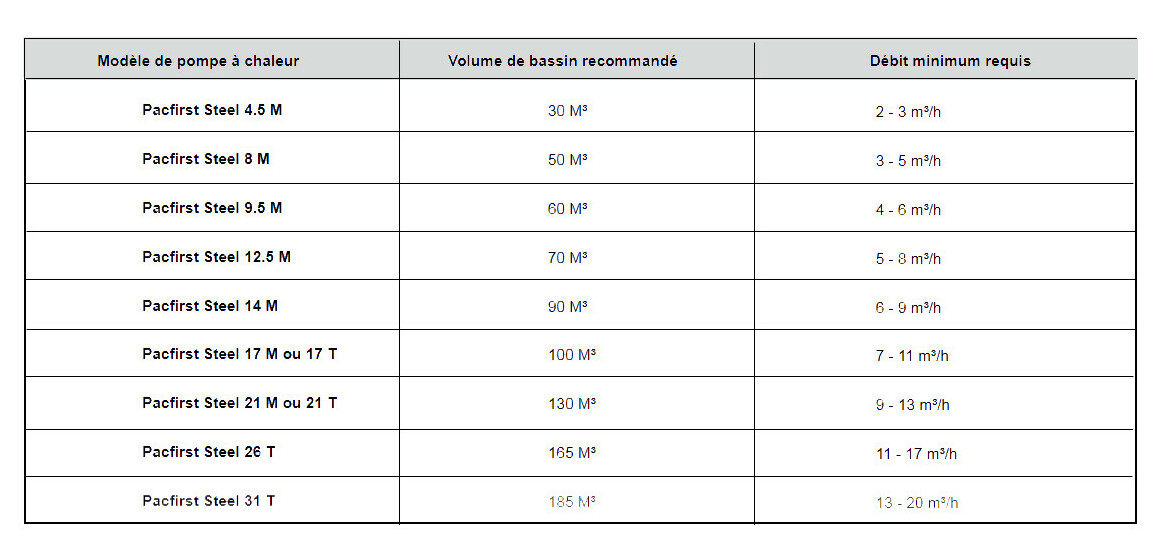

Modèle de pompe à chaleur Volume de bassin recommandé Débit minimum requis
Pacfirst Steel 4.5 M 30 M³ 2 - 3 m³/h
Pacfirst Steel 8 M 50 M³ 3 - 5 m³/h
Pacfirst Steel 9.5 M 60 M³ 4 - 6 m³/h
Pacfirst Steel 12.5 M 70 M³ 5 - 8 m³/h
Pacfirst Steel 14 M 90 M³ 6 - 9 m³/h
Pacfirst Steel 17 M ou 17 T 100 M³ 7 - 11 m³/h
Pacfirst Steel 21 M ou 21 T 130 M³ 9 - 13 m³/h
Pacfirst Steel 26 T 165 M³ 11 - 17 m³/h
Pacfirst Steel 31 T 185 M³ 13 - 20 m³/h

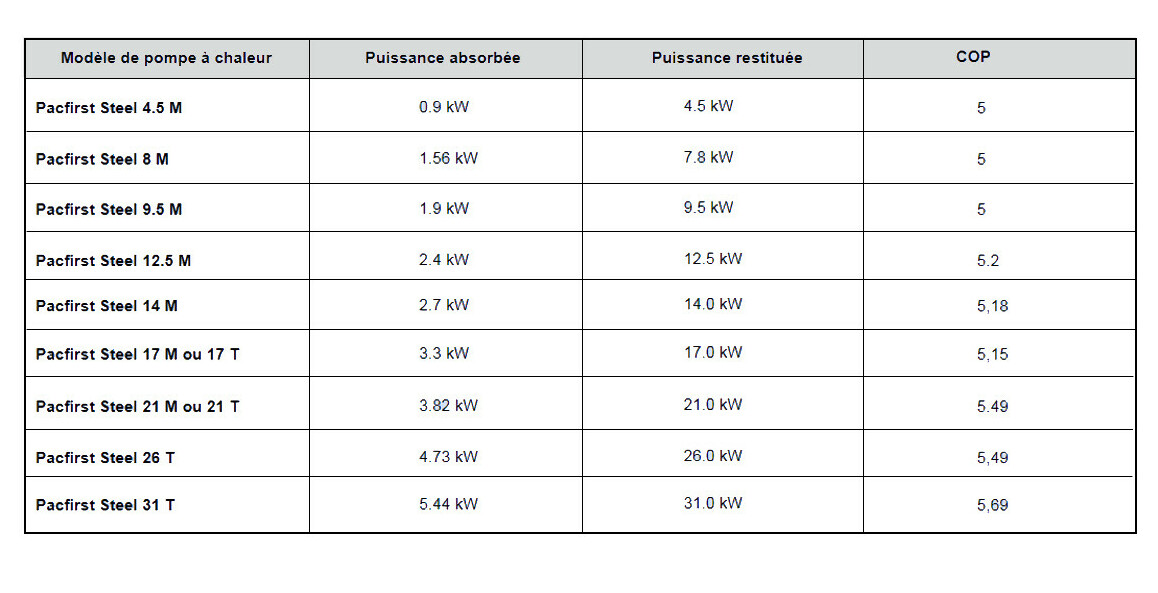

Données de rendement
Les valeurs communiquées sont celles obtenues sous réserve d'utilisation d'une couverture (volet, bâche à barre, mousse ou d'été).

Modèle de pompe à chaleur Puissance absorbée Puissance restituée COP
Pacfirst Steel 4.5 M 0.9 kW 4.5 kW 5
Pacfirst Steel 8 M 1.56 kW 7.8 kW 5
Pacfirst Steel 9.5 M 1.9 kW 9.5 kW 5
Pacfirst Steel 12.5 M 2.4 kW 12.5 kW 5.2
Pacfirst Steel 14 M 2.7 kW 14.0 kW 5,18
Pacfirst Steel 17 M ou 17 T 3.3 kW 17.0 kW 5,15
Pacfirst Steel 21 M ou 21 T 3.82 kW 21.0 kW 5.49
Pacfirst Steel 26 T 4.73 kW 26.0 kW 5,49
Pacfirst Steel 31 T 5.44 kW 31.0 kW 5,69

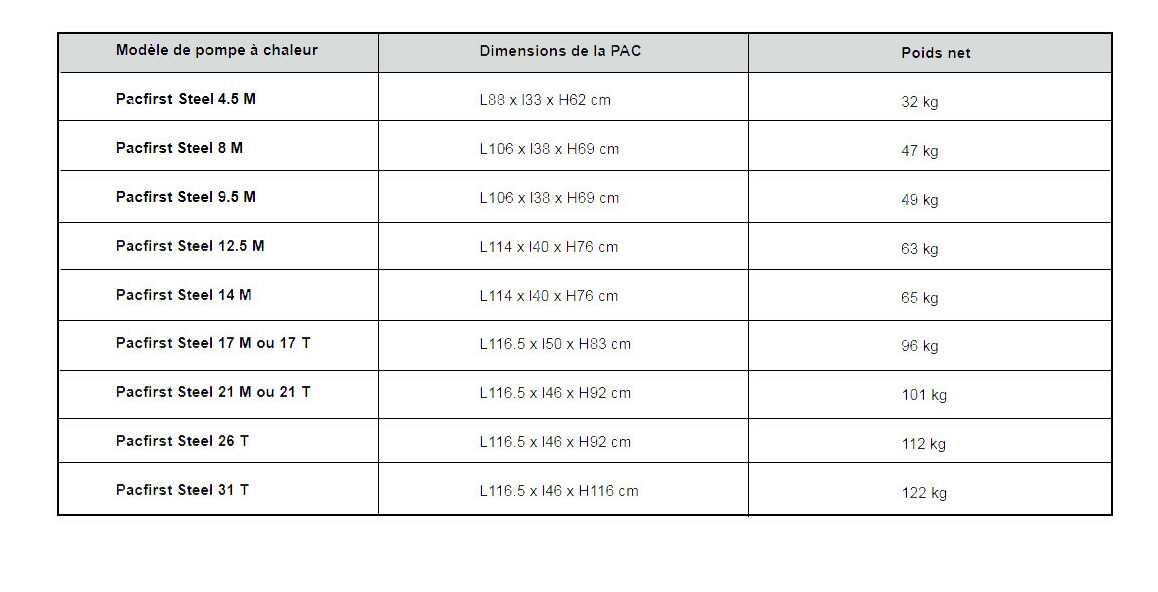

Données physiques

Modèle de pompe à chaleur Dimensions de la PAC Poids net
Pacfirst Steel 4.5 M L88 x l33 x H62 cm 32 kg
Pacfirst Steel 8 M L106 x l38 x H69 cm 47 kg
Pacfirst Steel 9.5 M L106 x l38 x H69 cm 49 kg
Pacfirst Steel 12.5 M L114 x l40 x H76 cm 63 kg
Pacfirst Steel 14 M L114 x l40 x H76 cm 65 kg
Pacfirst Steel 17 M ou 17 T L116.5 x l50 x H83 cm 96 kg
Pacfirst Steel 21 M ou 21 T L116.5 x l46 x H92 cm 101 kg
Pacfirst Steel 26 T L116.5 x l46 x H92 cm 112 kg
Pacfirst Steel 31 T L116.5 x l46 x H116 cm 122 kg

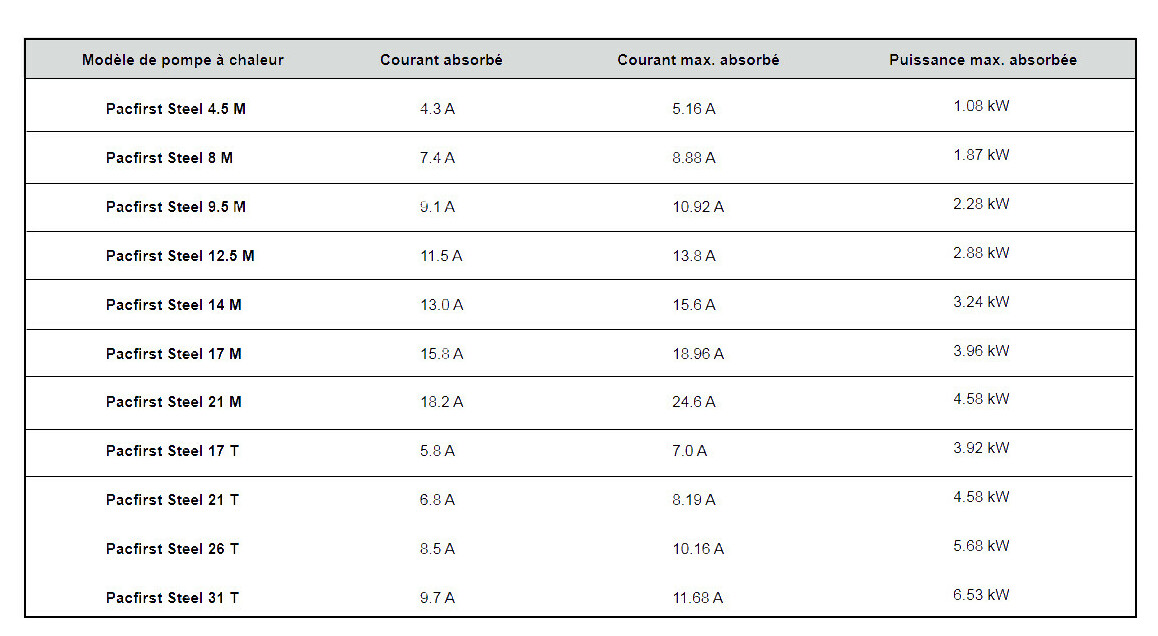

Données électriques

Modèle de pompe à chaleur Courant absorbé Courant max. absorbé Puissance max. absorbée
Pacfirst Steel 4.5 M 4.3 A 5.16 A 1.08 kW
Pacfirst Steel 8 M 7.4 A 8.88 A 1.87 kW
Pacfirst Steel 9.5 M 9.1 A 10.92 A 2.28 kW
Pacfirst Steel 12.5 M 11.5 A 13.8 A 2.88 kW
Pacfirst Steel 14 M 13.0 A 15.6 A 3.24 kW
Pacfirst Steel 17 M 15.8 A 18.96 A 3.96 kW
Pacfirst Steel 21 M 18.2 A 24.6 A 4.58 kW
Pacfirst Steel 17 T 5.8 A 7.0 A 3.92 kW
Pacfirst Steel 21 T 6.8 A 8.19 A 4.58 kW
Pacfirst Steel 26 T 8.5 A 10.16 A 5.68 kW
Pacfirst Steel 31 T 9.7 A 11.68 A 6.53 kW

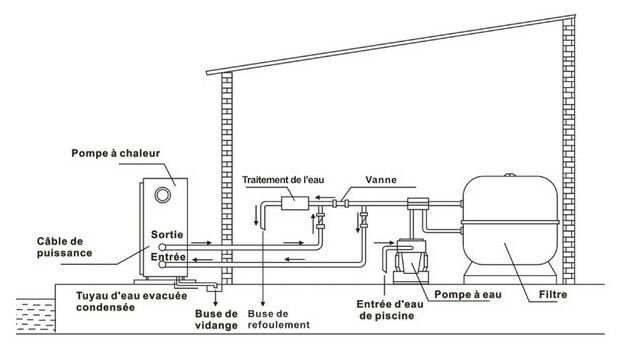

Pompe à chaleur Pacfirst Steel - installation

Données techniques générales

Alimentation Monophasée 220~240V / 1PH / 50HZ
Alimentation Triphasée 380-400V / 3PH /50HZ
Indice de protection IPX4
Classe électrique I

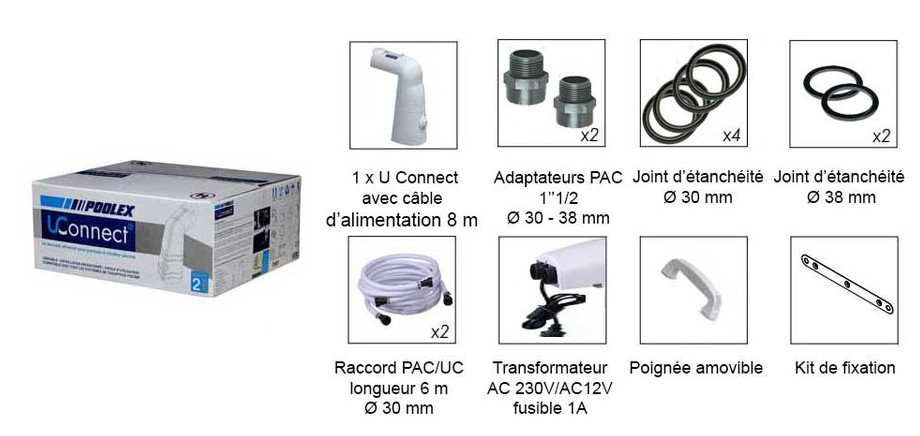

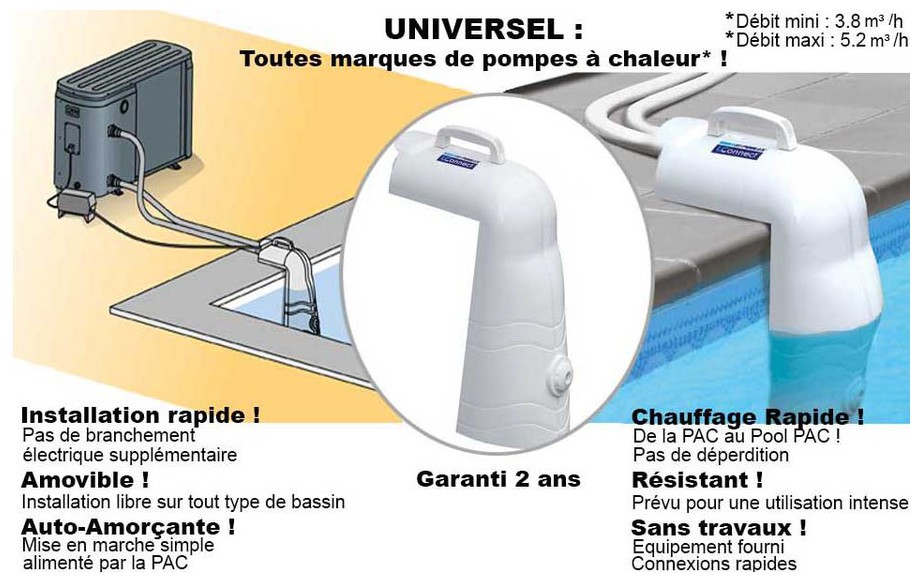

Connecteur optionnel Pac Pool Universel - raccordement rapide de votre Pacfirst Steel

Le raccordement de votre Pacfirst Steel est encore plus facile, grâce au connecteur universel !
Adapté à toutes les PAC au débit compris entre 3.8 et 5.2 m³/h.

Pompe à chaleur Pacfirst Steel - uconnect 1
Pompe à chaleur Pacfirst Steel - connect 2
