RE/I, réchauffeur Zodiac puissance moyenne pour piscine (min 150 m³)

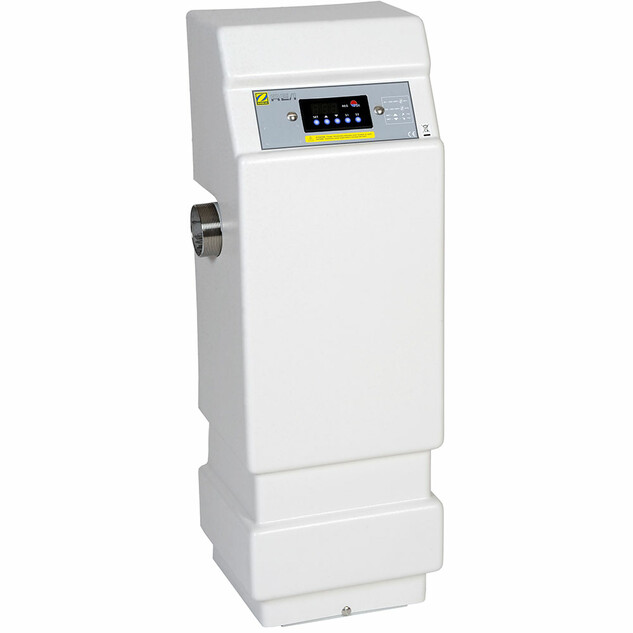

Réchauffeur Zodiac RE/I - Puissance Moyenne (30 - 48 kW)

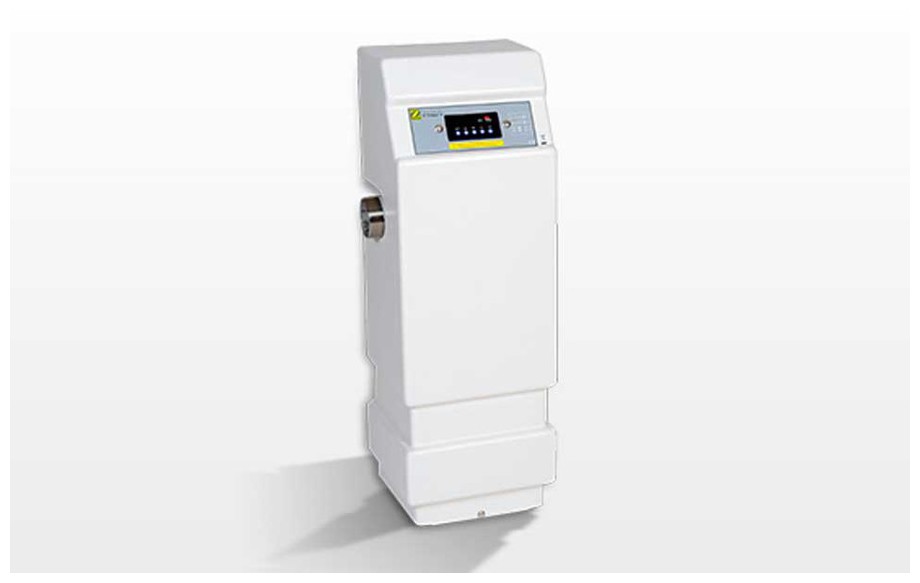

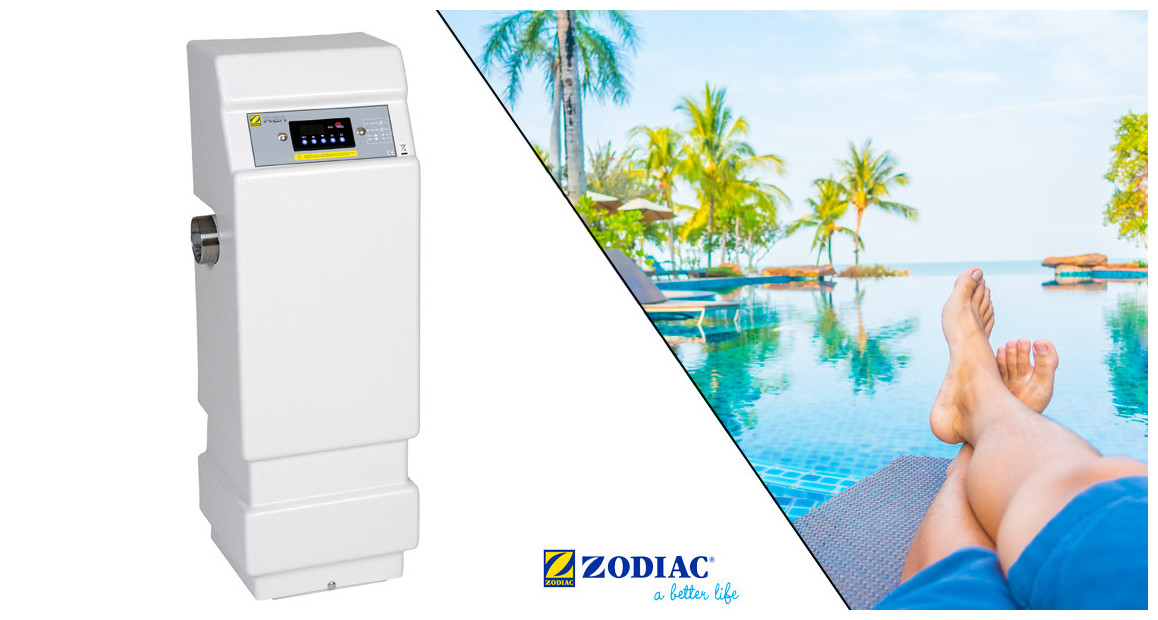

Réchauffeur électrique pour piscine RE I de Zodiac en situation

Réchauffeur pour piscine de grand volume (à partir de 150 m³).
Nous consulter pour bilan thermique

RE/I est disponible en 4 modèles puissance moyenne :
- Réchauffeur industriel piscine RE/I 30 kW TRI moyenne puissance
- Réchauffeur industriel piscine RE/I 36 kW TRI moyenne puissance
- Réchauffeur industriel piscine RE/I 42 kW TRI moyenne puissance
- Réchauffeur industriel piscine RE/I 48 kW TRI moyenne puissance

Garanti 2 ans

Installation rapide
Régulateur digital complet (thermostat, temporisation...)
Robustesse maximale (brides EPDM, raccordement Hypalon)

Réchauffeur RE/I puissance moyenne - Description

SCHÉMA DESCRIPTIF

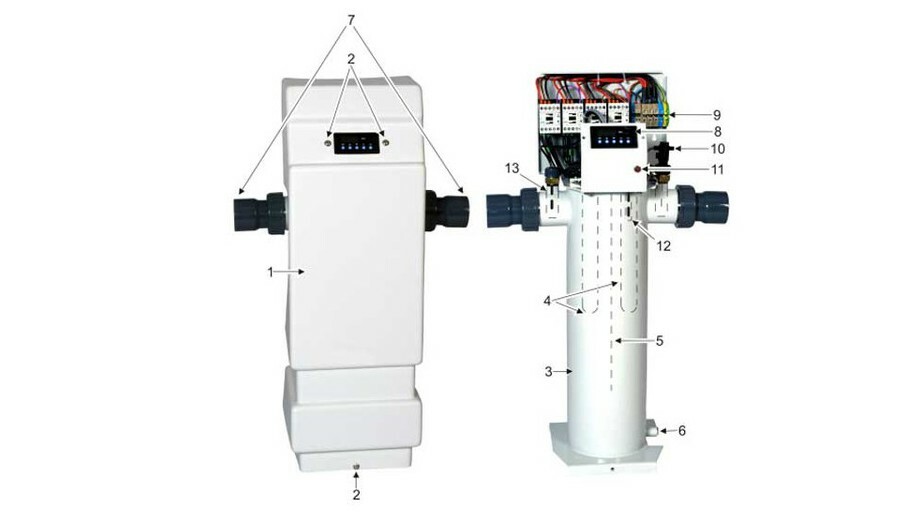

Description du réchauffeur électrique pour piscine Zodiac RE I en situation

1- Capot
2- Vis de fixation capot
3- Cuve
4- Résistances électriques
5- Cloison
6- Bouchon de vidange
7- Raccords hydrauliques
8- Régulateur
9- Bornier d'alimentation
10- Contrôleur de débit
11- Bouton de réarmement du thermostat de sécurité 63 °C
12- Bulbe du thermostat de sécurité + doigt de gant
13- Sonde du thermostat de régulation + doigt de gant
14- Thermostat de sécurité réglable (bloqué à 60 °C)

INSTALLATION

Installation
- Montage en ligne par raccords 1/2 union PVC Ø63
- Sens de circulation indifférent (il suffit d'inverser l'interrupteur de débit et les sondes de régulation)
- Protection électrique par disjoncteur différentiel 30 mA (non fourni)

Les produits PSA Zodiac sont des réchauffeurs qui en raison de leur technicité doivent être installés par un professionnel. Vous obtenez de cette manière la garantie d'une installation conforme, ainsi qu'une garantie fabricant de 2 ans.
Celle-ci n'est pas accordée dans le cas d'une installation par un non-professionnel.

installation du réchauffeur électrique de piscine Zodiac REI en situation
PRINCIPE DE FONCTIONNEMENT

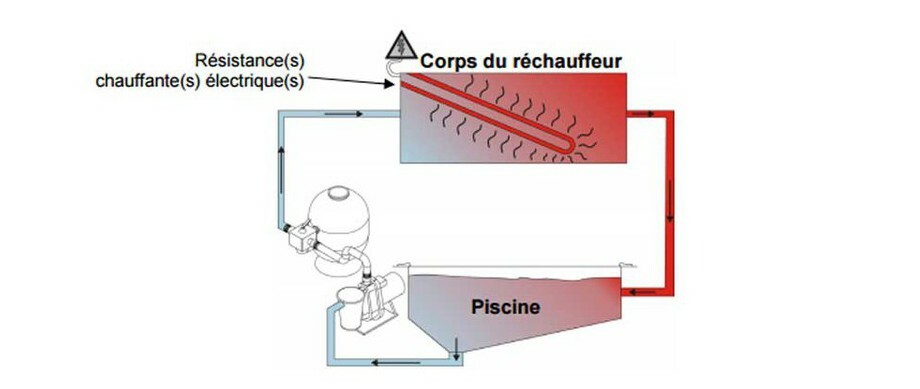

Fonctionnement du réchauffeur électrique de piscine RE I zodiac en situation

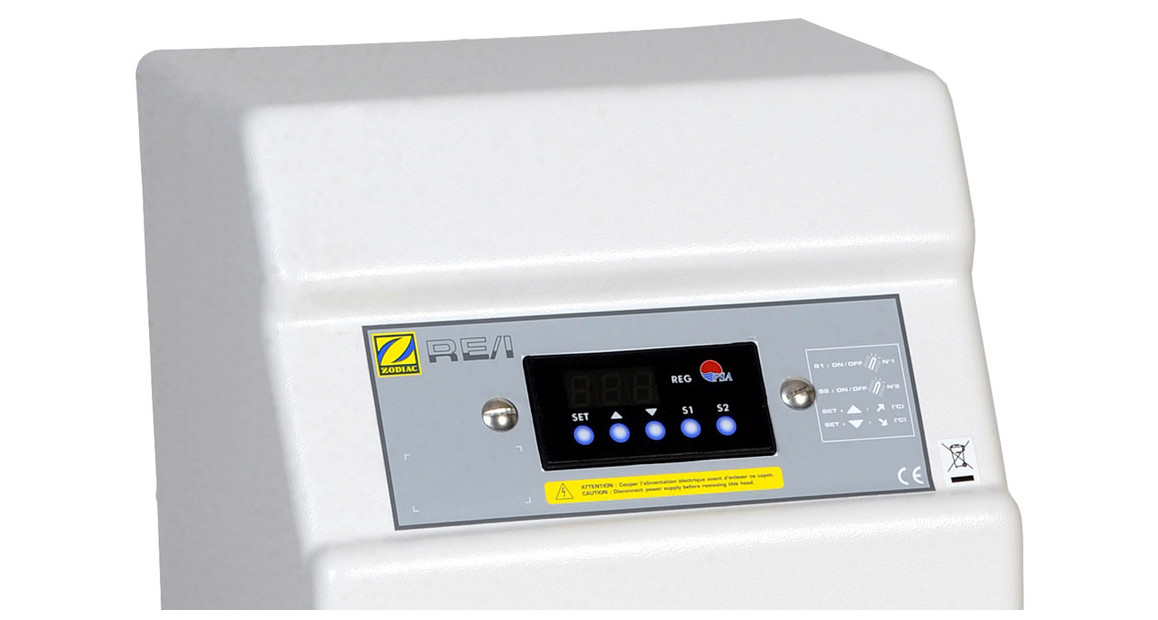

- Boîtier électrique pré-câblé avec thermostat de régulation à affichage digital (0.5°C)

- Réchauffeur modulaire équipé 2 résistances : permet de mieux contrôler sa consommation, en ne se servant que d'une des résistances quand le temps le permet (été)

- Limiteur haute température à sécurité positive.

- Interrupteur de débit.

- Interrupteurs de commande lumineux.

- Contacteurs de puissance.

- Étanchéité des épingles par bride EPDM.

- Raccordements électriques surmoulés HYPALON.

- Forme en U permettant un montage simplifié et une rétention d'eau.

DIMENSIONS DES VOLUMES

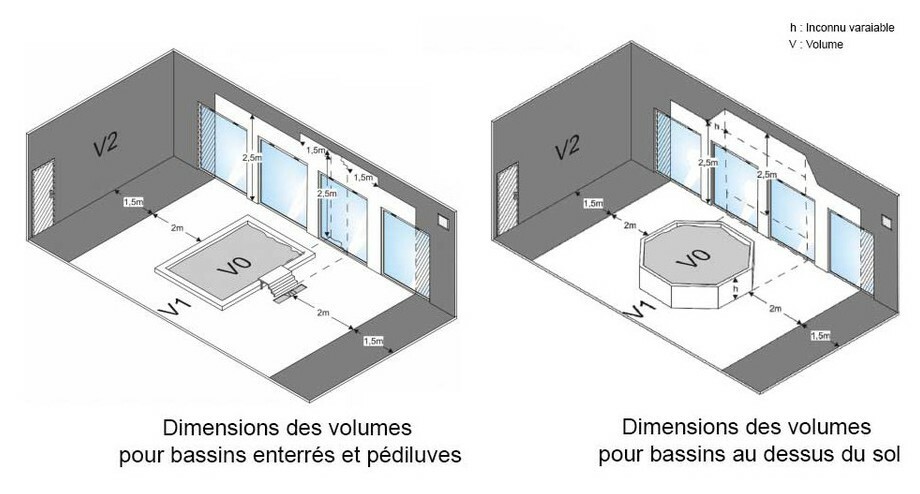

Réchauffeur électrique pour piscine RE I de Zodiac dimension des volumes du bassin en situation

Réchauffeur RE/I puissance moyenne - Caractéristiques techniques

4 MODÈLES - PUISSANCE MOYENNE
Puissance I nominale/maximale Section câble Poids
30 kW (18 + 12 kW) 44 A / 46.2 A 5 x 10 mm² 30 kg
36 kW (24 + 12 kW) 52 A / 54.6 A 5 x 16 mm² 30 kg
42 kW (24 + 18 kW) 60 A / 63 A 5 x 16 mm² 33 kg
48 kW (24 + 24 kW) 70 A / 73 A 5 x 16 mm² 33 kg

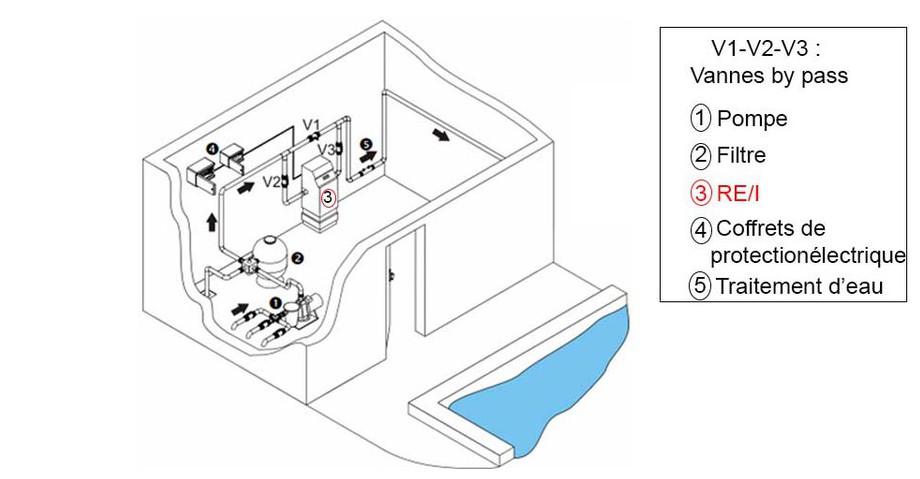

SCHÉMA DE RACCORD

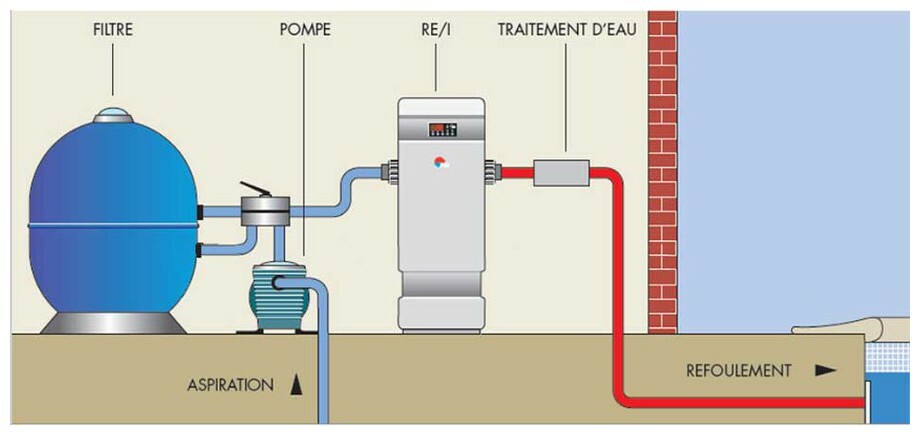

Raccord hydraulique du réchauffeur électrique Zodiac RE I en situation
Tension d'alimentation 400V / 3N / 50 Hz (Tri)
Protection IP-23
Pression de service 2 bars
Pression d'épreuve 4 bars
Débit minimum 20 m³/h
Débit maximal 30 m³/h
T°C de fonctionnement Entre 2 et 45 °C
Connexions hydrauliques Raccords 1/2 union PVC à coller Ø63

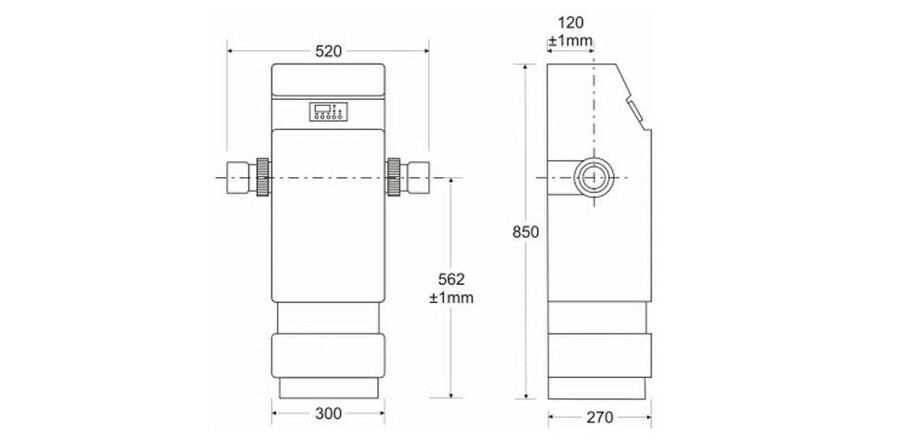

DIMENSIONS
Dimensions du réchauffeur de piscine hors sol REI by Zodiac en situation
  • FR_MANUAL_REI_30-36-42-48-60-72-84-96-108-120_06-2010.PDF
