Réchauffeur piscine re/l equipe titane 3 kw mono/tri
Ref : 1NETW40LE03
Prix généralement constaté : 1 190,40 €
ou 330,67 € x 3 TTC (Paiement en 3 fois sans frais*)
ou 330,67 € x 3 TTC (Paiement en 3 fois sans frais*)
2
ans
Livraison : 7 jours
Facilité de paiement pour votre matériel piscine :

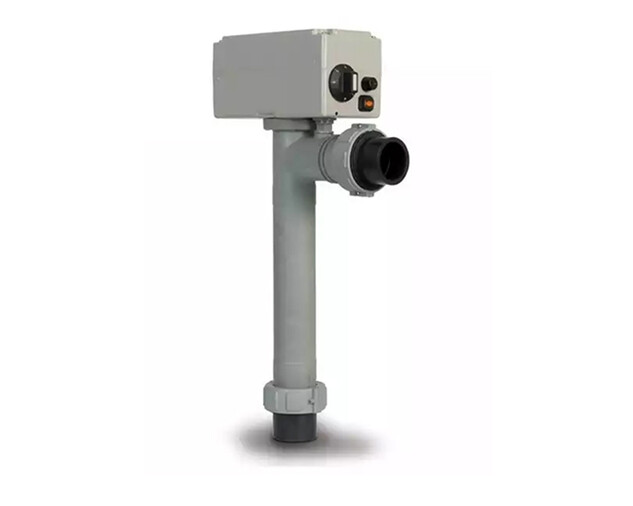

Réchauffeur Zodiac Re/L
Réchauffeur électrique en L adapté aux filtrations des piscines hors sol.
Installation facile, encombrement minimal dans le local technique.
Disponible en 4 puissances, monophasé ou triphasé :
- Réchauffeur piscine RE/L équipé titane 3 kW Mono/Tri
- Réchauffeur piscine RE/L équipé titane 6 kW Mono/Tri
- Réchauffeur piscine RE/L équipé titane 9 kW Mono/Tri
- Réchauffeur piscine RE/L équipé titane 12 kW Tri
Garanti 2 ans
Réchauffeur RE/L - Description
- Raccordement en ligne par deux unions PVC Ø 63 + réduction Ø 63/50.
- Thermoplongeur en TITANE anti-corrosion.
- Sens de circulation indifférent : il suffit de tourner le corps dans le sens de circulation d'eau.
- Corps injecté en polyamide chargé verre.
- Appareil tout équipé et précâblé avec thermostat de régulation 16/40° C,
thermostat de sécurité 63° C, contacteur de puissance et contôleur de débit.
- Pas de coffret de commande à rajouter ni d'asservissement à réaliser.
- Alimentation électrique avec protection par un disjoncteur différentiel 30 mA en tête de ligne (non fourni).
- Raccordement électrique sur bornier en monophasé ou triphasé (sauf RE/LE 12 toujours triphasé).

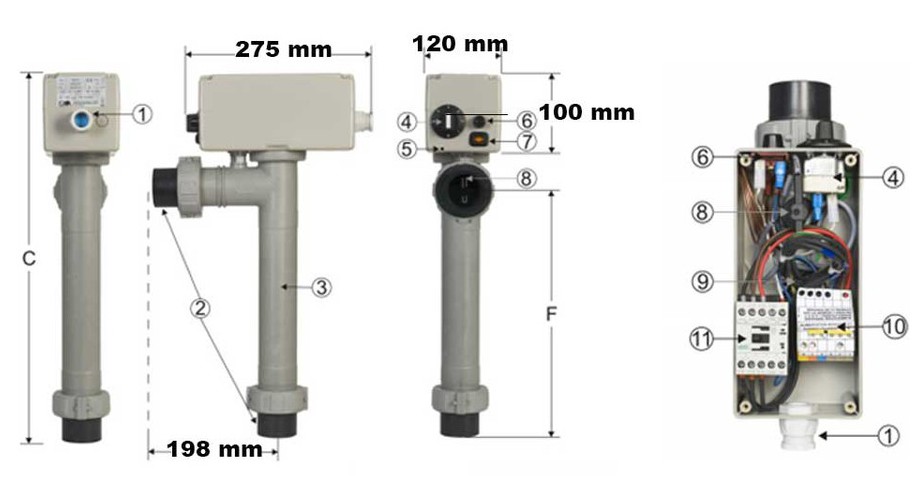

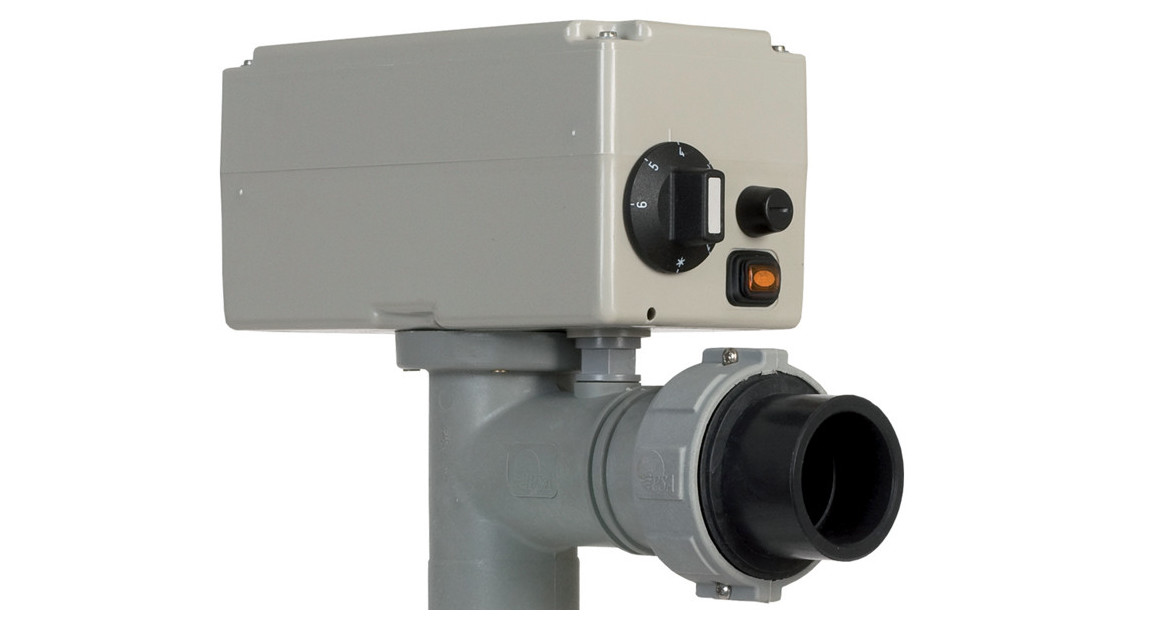

SCHÉMA DESCRIPTIF
1- Presse-étoupe
2- Raccord PVC Ø50 intérieur / Ø63 extérieur
3- Corps
4- Thermostat de régulation 16?40°C
5- Trou d'évacuation d'eau et aération du coffret
6- Thermostat de sécurité positive (déclenchement à 63 °C, réarmement manuel)
7- Interrupteur « marche/arrêt » avec voyant de fonctionnement
8- Interrupteur de débit
9- Résistance électrique titane de 3 à 12 kW suivant modèle
10- Bornier de raccordement électrique
11- Contacteur de puissance

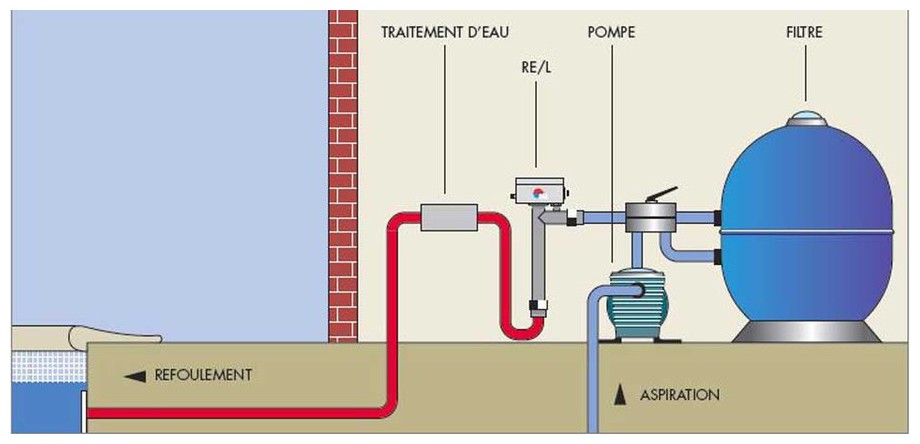

INSTALLATION ET MISE EN MARCHE
Installation :
A l'intérieur du local technique.
Attention, sur le fait que les produits réchauffeur PSA ZODIAC nécessitent, en raison de leur technicité, une installation faite par un professionnel.
Ainsi, vous obtiendrez pour votre réchauffeur la garantie d´une installation conforme et vous bénéficiez de la garantie fabricant de 2 ans.
Cette garantie n´est pas accordée dans l´hypothèse d´une installation par un non-professionnel

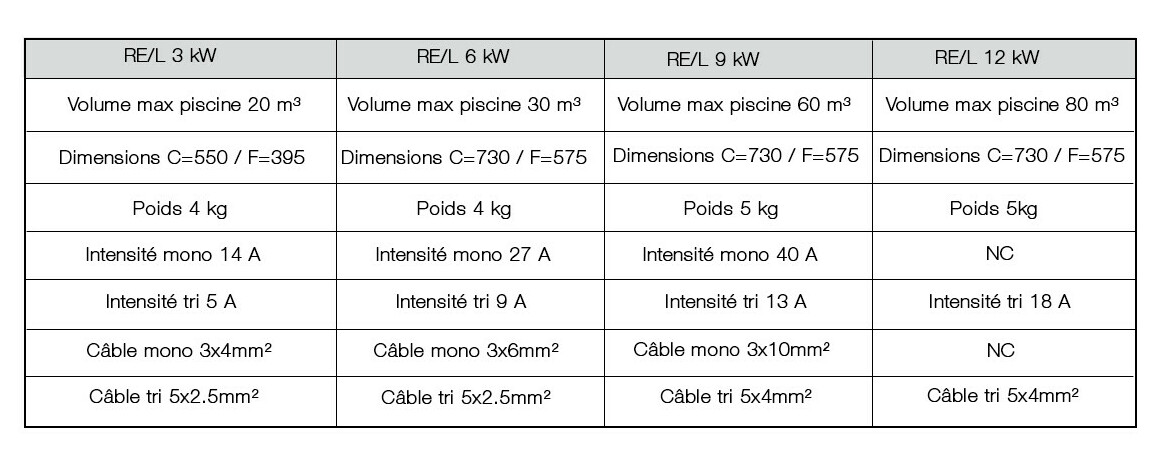

Réchauffeur RE/L - Caractéristiques techniques
4 PUISSANCES - MONOPHASÉ OU TRIPHASÉ
RE/L 3 kWRE/L 6 kWRE/L 9 kWRE/L 12 kW
Volume max piscine 20 m³Volume max piscine 30 m³Volume max piscine 60 m³Volume max piscine 80 m³
Dimensions C=550 / F=395Dimensions C=730 / F=575 Dimensions C=730 / F=575Dimensions C=730 / F=575
Poids 4 kgPoids 4 kgPoids 5 kgPoids 5 kg
Intensité mono 14 AIntensité mono 27 AIntensité mono 40 ANC
Intensité tri 5 AIntensité tri 9 AIntensité tri 13 AIntensité tri 18 A
Câble mono 3x4mm²Câble mono 3x6mm²Câble mono 3x10mm²NC
Câble tri 5x2.5mm²Câble tri 5x2.5mm²Câble tri 5x4mm²Câble tri 5x4mm²

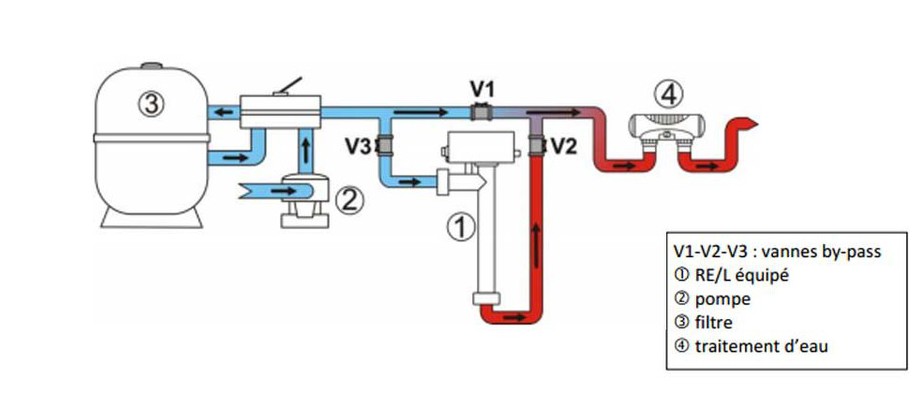

SCHÉMA DE RACCORD HYDRAULIQUE
Débit minimum requis5 m³/h
Débit maximal22 m³/h (bypass si supérieur)
T°C de l'eau pour fonctionnementEntre 2°C et 40°C
Connexions hydrauliquesIntérieur/extérieur Ø 50/63 mm
Pression d'épreuve4 bars
Pression de service 2 bars
ProtectionIP-45
Tension Mono230 / 1 / 50
Tension Tri400 / 3 / 50
