Réchauffeur Red Line Plus Zodiac - piscines jusqu'a 80 m³
Je clique pour sélectionner mon produit
Red Line Plus
3 kW
Monophasé
Triphasé
3 kW
Monophasé
Triphasé
Red Line Plus
6 kW
Monophasé
Triphasé
6 kW
Monophasé
Triphasé
Red Line Plus
9 kW
Monophasé
Triphasé
9 kW
Monophasé
Triphasé
Red Line Plus
12 kW
Triphasé
12 kW
Triphasé
Réchauffeur piscine red line plus titane 9 kw mono/tri
Ref : 1NETW40RDE9
Prix généralement constaté : 1 488,00 €
ou 413,33 € x 3 TTC (Paiement en 3 fois sans frais*)
ou 413,33 € x 3 TTC (Paiement en 3 fois sans frais*)
2
ans
Livraison : 15 jours
Facilité de paiement pour votre matériel piscine :

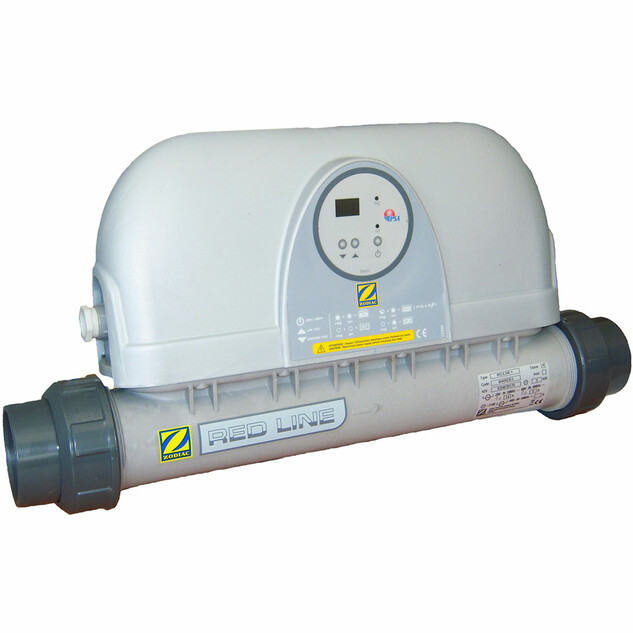

Réchauffeur Zodiac Red Line Plus
Réchauffeur droit pour piscines de plein air, intérieures ou spas jusqu'à 80 m³.
4 puissances et deux motorisations disponibles à la vente :
- Réchauffeur piscine Red Line Plus titane 3 kw mono/tri
- Réchauffeur piscine Red Line Plus titane 6 kw mono/tri
- Réchauffeur piscine Red Line Plus titane 9 kw mono/tri
- Réchauffeur piscine Red Line Plus titane 12 kw tri
Garanti 2 ans
Le meilleur rapport qualité/prix
Installation simple
Thermostat digital
Robustesse maximale (brides EPDM, raccordement Hypalon)
Réchauffeur Red Line Plus - Description
- Appareil pré-câblé, le réchauffeur Red Line Plus ne nécessite pas de coffret de commande.
- Choix du sens de circulation : tourner le corps dans le sens de a circulation de l'eau
- Simplification de la conception électrique : couplage 230/400V (230 tri possible sur demande)
- Alimentation électrique avec protection (disjoncteur différentiel 30mA en tête de ligne, non inclus)

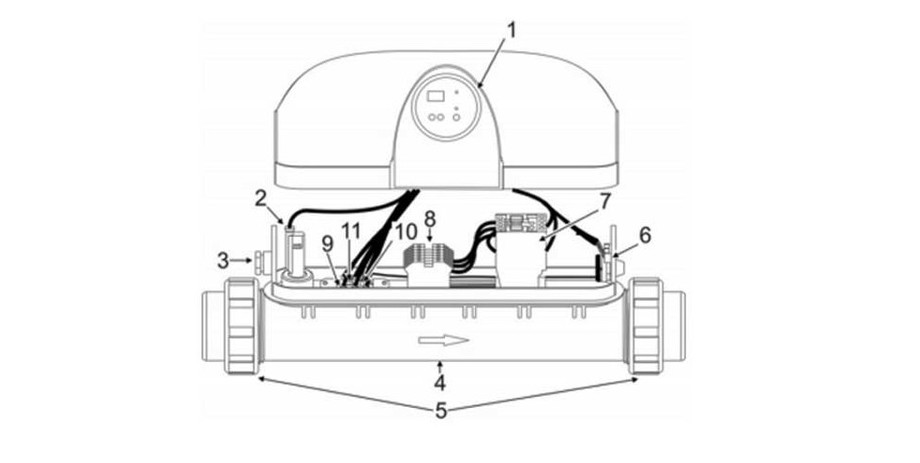

SCHÉMA DESCRIPTIF
1- Régulateur
2- Contrôleur de débit
3- Presse étoupe
4- Corps réchauffeur
5- Raccord ½ union PVC Ø63/50
6- Thermostat de sécurité positive
7- Contacteur de puissance
8- Bornier d'alimentation
9- Résistance
10- Doigt de gant + sonde régulation
11- Doigt de gant + bulbe thermostat de sécurité

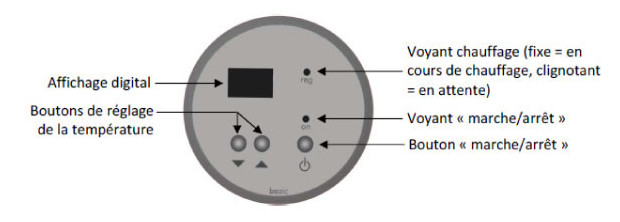

PRÉSENTATION DU RÉGULATEUR
INSTALLATION ET FONCTIONNEMENT
- Installation en ligne à l'intérieur du local technique, par 2 raccords union (Ø63 P¨VC et réductions Ø50 -63 )
- Thermostat de précision affichage digital et temporisation, précision à ±0.5°C
- Raccordements électriques surmoulés Hypalon
- Étanchéité ds épingles par bride EPDM
Montage :
En ligne, à l'intérieur du local technique.
En raison de leur technicité, les produits PSA Zodiac nécessitent une installation faite par un professionnel . Vous obtiendrez de cette manière la garantie d'une installation conforme pour votre réchauffeur. Vous bénéficiez également de la garantie fabricant d'une durée de 2 ans.
Garantie non accordée dans le cas d'une installation par un non-professionnel.

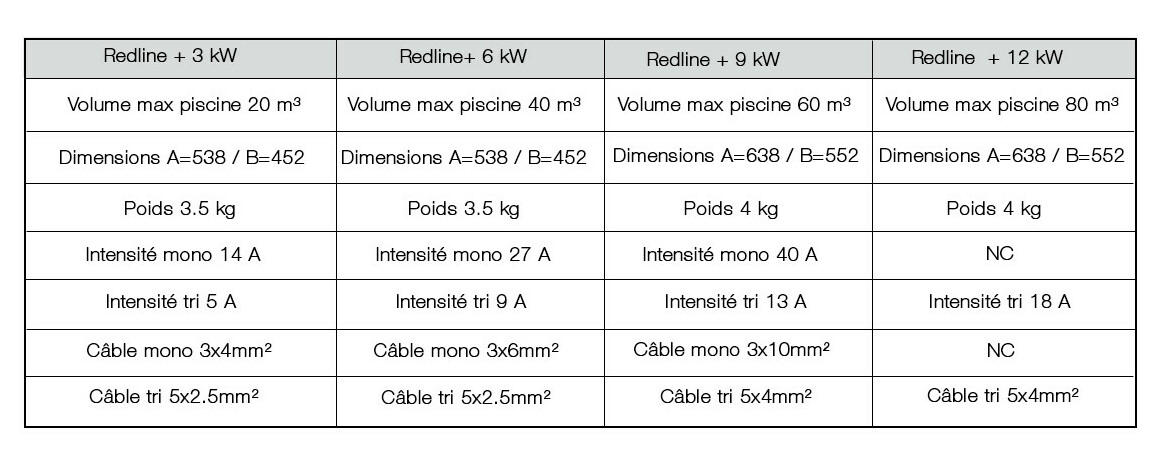

Réchauffeur Red Line Plus - Caractéristiques techniques
4 PUISSANCES - 2 MOTORISATIONS
Redline + 3 kWRedline + 6 kWRedline + 9 kWRedline + 12 kW
Volume max piscine 20 m³Volume max piscine 40 m³Volume max piscine 60 m³Volume max piscine 80 m³
Dimensions A=538 / B=452Dimensions A=538 / B=452Dimensions A=638 / B=552Dimensions A=638 / B=552
Poids 3.5 kgPoids 3.5 kgPoids 4 kgPoids 4 kg
Intensité mono 14 AIntensité mono 27 AIntensité mono 40 ANC
Intensité tri 5 AIntensité tri 9 AIntensité tri 13 AIntensité tri 18 A
Câble mono 3x4mm²Câble mono 3x6mm²Câble mono 3x10mm²NC
Câble tri 5x2.5mm²Câble tri 5x2.5mm²Câble tri 5x4mm²Câble tri 5x4mm²

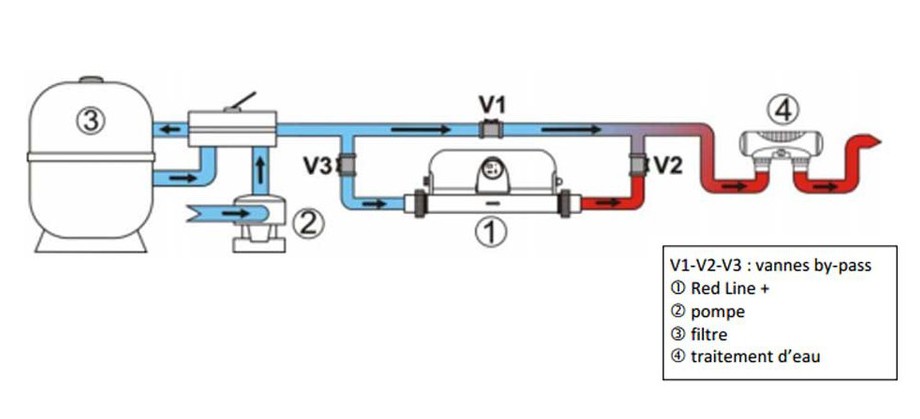

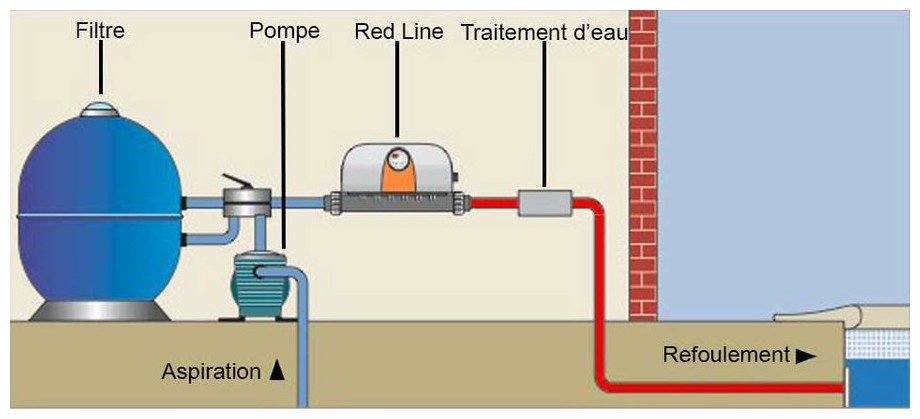

SCHÉMA DE RACCORD HYDRAULIQUE
Débit minimum requis5 m³/h
Débit maximal30 m³/h (bypass si supérieur)
Tension Mono230 / 1 / 50 Mono
Tension Tri400 / 3 / 50
Pression d'épreuve4 bars
Pression de service 2 bars
T°C de l'eau pour fonctionnementEntre 2°C et 40°C
ProtectionIP-45
Connexions hydrauliquesØ63 ou Ø50 mm

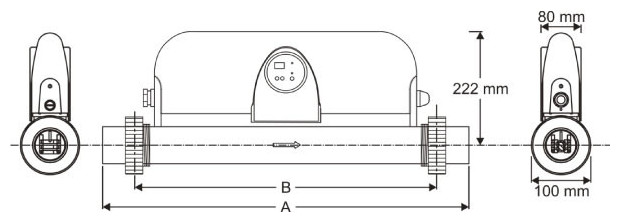

DIMENSIONS
