Chauffez votre piscine intelligemment avec PacFirst Elite !

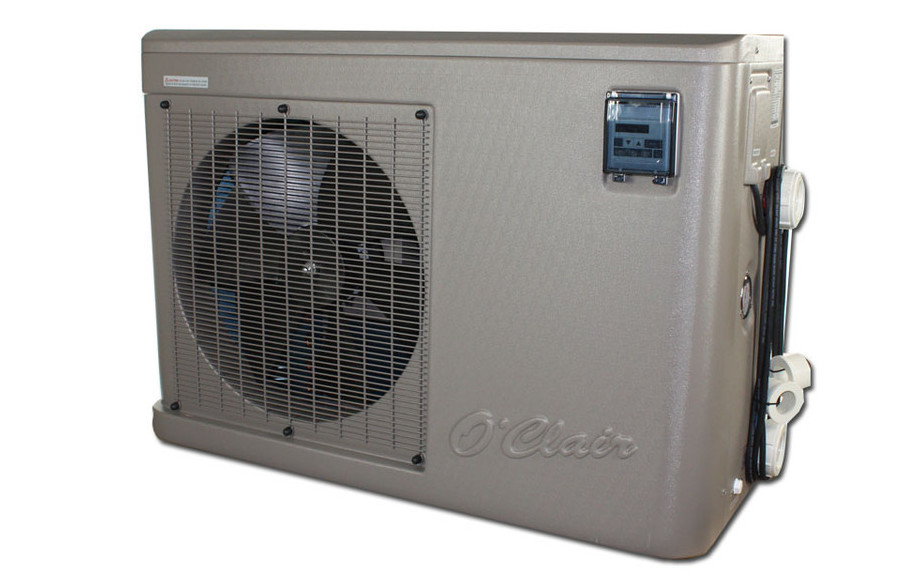

Pompe à chaleur Pac First Elite

pompe à chaleur de piscine Pac First Elite en situation

En matière de pompe à chaleur Piscine Center n'en est pas à son premier coup d'essai.
Au cours de nos nombreuses années dans le monde de la piscine, nous avons su démontrer notre savoir-faire et notre expérience à travers plusieurs gammes de pompes à chaleurs, connues sous le nom PacFirst.

Avec le modèle Elite, la famille PacFirst s'enrichit d'une pompe à chaleur haut de gamme, véritable concentré de technologie, au rendement optimisé, aux caractéristiques améliorées, et aux finitions soignées.

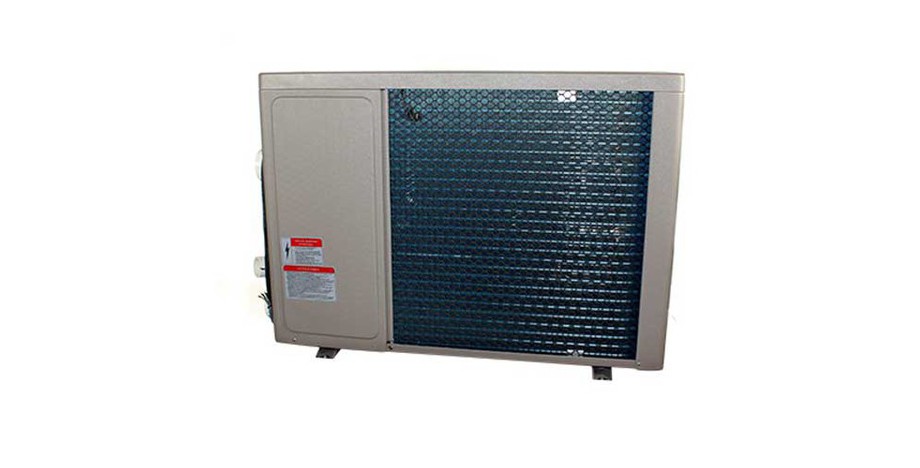

pompe à chaleur de piscine Pac First Elite en situation 2

Lignes épurées, coloris taupe sobre et moderne, le design de la Pac First Elite se fond parfaitement dans son environnement, et renferme un circuit à la technologie innovante et efficace.

PacFirst Elite décline son modèle en 9 versions de 5 à 35 kW, en motorisation monophasée ou triphasée selon les puissances, de quoi chauffer tous les volumes de piscines de 30 m³ à 200 m³ à partir de -5°C de température extérieure.

La garantie : sur site, ou échange standard après diagnostic. La prise de garantie est réalisée directement chez vous, par l'une de nos stations agréées, dans le cadre d'une panne ne pouvant être résolue par téléphone.
La durée de garantie est de 2 ans sur la PAC et de 7 ans sur l'échangeur Titane.

La pompe à chaleur Pacfirst Elite est compatible avec l'électrolyse au sel.

Pac First Elite - Descriptif

ATOUTS PRODUITS

- PAC air/eau dernière génération
- Gaz frigorigène R410A plus respectueux de l'environnement
- Habillage ABS anti-chocs et anti-UV
- Châssis entièrement peint, coloris identique à la carrosserie
- Échangeur Titane
- Covient aux piscines traitées par électrolyse.
- Rendement amélioré et COP élevé
- Fonctionnement à partir de -5°C
- Auto-dégivrage
- Installation via un terminal de connexion
- Silent block et évacuation des condensats inclus
- Panneau de commande pouvant être déporté (câble 10 m et boîtier encastrable)
- Capteur entrée/sortie pour réglages optimisés (via by-pass)

SCHÉMA DESCRIPTIF

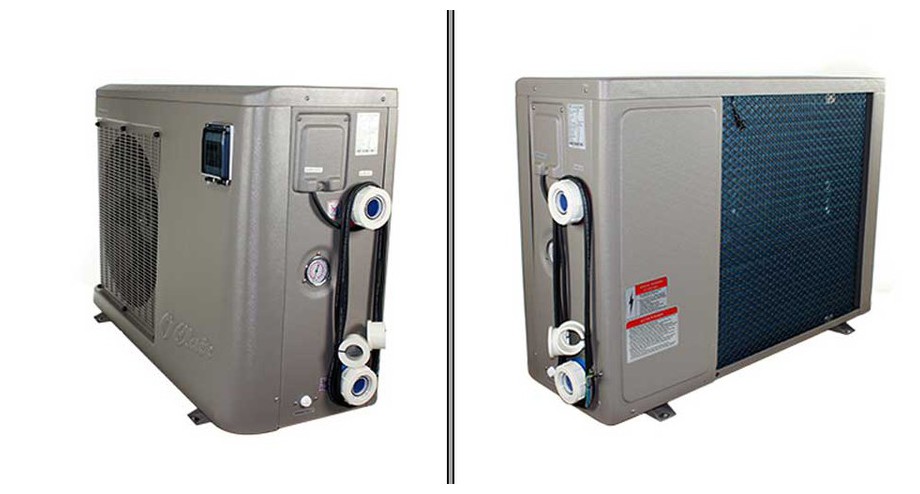

description de la pompe à chaleur de piscine Pac First Elite en situation

- Carrosserie légère et résistante : en résine thermoplastique ABS résistant aux rayons UV ainsi qu'aux intempéries. Embase et structure métalliques anti-corrosion.

- Châssis intérieur entièrement peint : coloris identique à la carrosserie de l'appareil

- Panneau de commande intuitif : placé sur la façade avant, il vous permet de visualiser et régler les paramètres de fonctionnement en toute simplicité. Capot de protection.

- Commande déportée : Il vous est également possible d'améliorer l'accessibilité en déportant le panneau de commande, grâce au câble inclus (longueur 10 m).

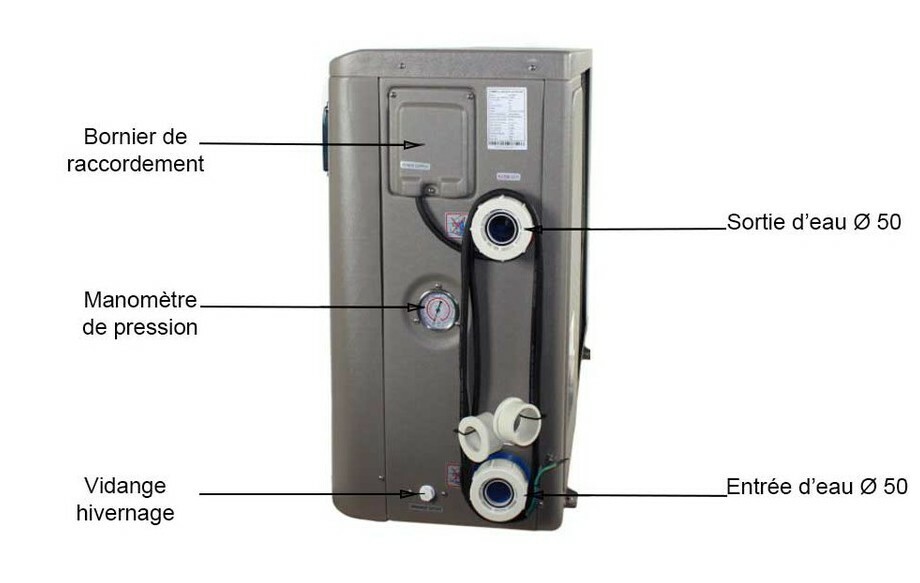

- Bornier accès facile : situé sur la face latérale, il permet la connexion électrique de votre PacFirst sans complications et sans intervenir à l’intérieur de l'appareil.

zoom pompe à chaleur Pac First Elite OClair en situation

- Evaporateur amélioré : équipé d'ailettes en aluminium laqué résistant à la corrosion, il fournit un meilleur rendement

- Ventilateur axial : accouplement direct, moteur à très faible niveau sonore. La forme des pales et leur composition permettent une réduction supplémentaire du bruit, notamment grâce à la vitesse de rotation peu élevée.

- Coffret électrique étanche : permettant une meilleure protection des éléments

- Compresseur SCROLL ou ROTARY (en fonction de la puissance de la PAC), calfeutré pour minimiser le bruit.

- Echangeur Titane, corps de chauffe en PVC injecté. Garanti 7 ans

- Compatible avec l'électrolyse au sel

- Dégivrage par inversion de la vanne 4 voies, ce qui permet un fonctionnement avec des températures à partir de -5°C.

- Capteur de débit intégré de grande qualité

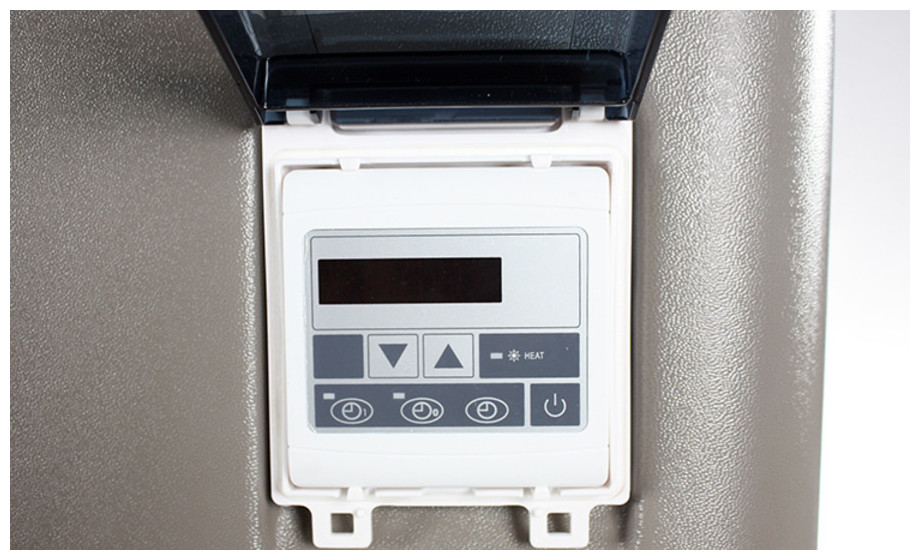

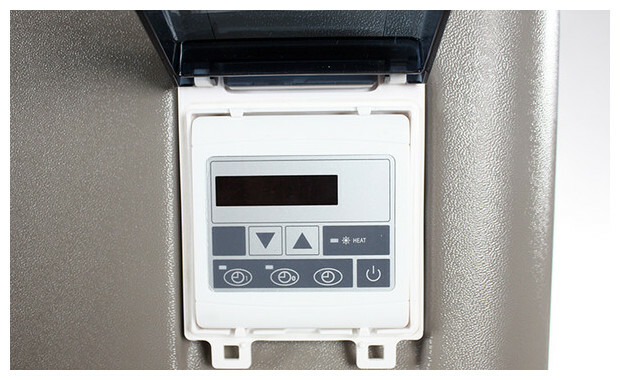

PANNEAU DE COMMANDE
Pompe à chaleur Pac First Elite - zoom bornier connexion

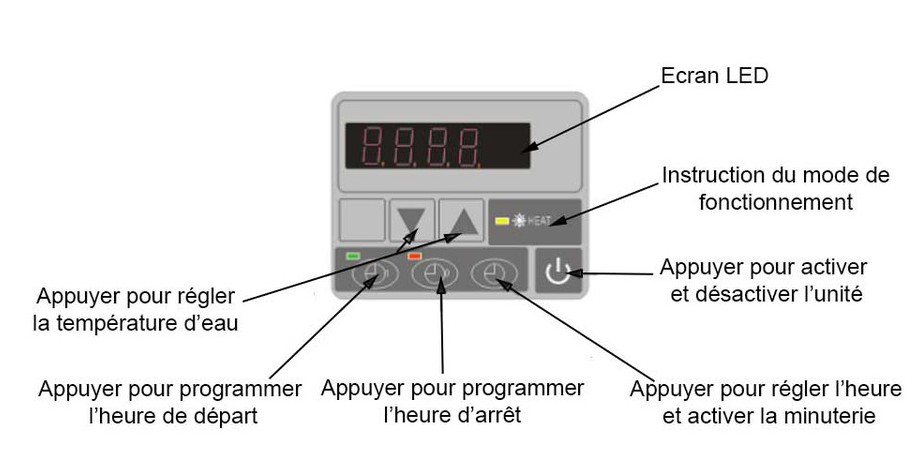

FONCTIONNALITÉS DU PANNEAU DE COMMANDE
tableau de commande de la pompe à chaleur de piscine Pac First Elite
DONNÉES GÉNÉRALES
Type de compresseurRotary (5 et 9 kW) - Scroll (13.5 à 35 kW)
Tension d'alimentation Monophasée220 - 240 V / 50 Hz / 1 PH
Tension d'alimentation Triphasée380 V / 50 Hz / 3 PH
Raccords hydrauliquesEntrée / Sortie Ø 50 mm

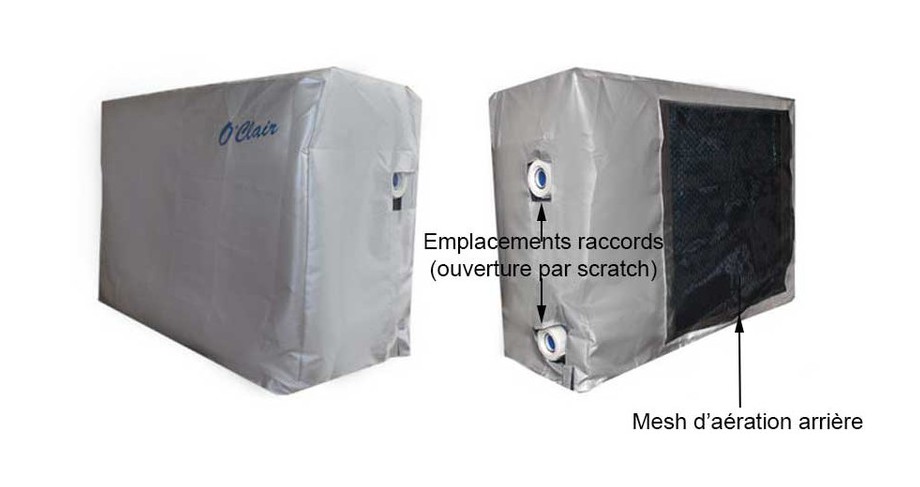

HOUSSE D'HIVERNAGE INCLUSE
hivernage de la pompe à chaleur de piscine Pac First Elite OClair en situation

- Hivernage : vidange d'hivernage accessible par l'extérieur et housse de protection incluse, avec grille sur face arrière et emplacement pour les raccord latéraux.

- Emballage renforcé pour une protection maximale

- Composants électroniques soumis à des tests pour garantir leur fiabilité

VOLUME ET DÉBIT

VOLUME ET DÉBIT RECOMMANDE PAR MODÈLE DE PAC (Ces données sont sujettes à variation en fonction des régions)

Modèle de pompe à chaleurVolume de bassin recommandéDébit requisPression d'eau
PacFirst Elite 5 M30 m³2.5 -> 3.2 m³/h12 KPa
PacFirst Elite 9 M55 m³2.6 -> 5.1 m³/h12 KPa
PacFirst Elite 13.5 M85 m³4 -> 7.9 m³/h15 KPa
PacFirst Elite 16 M95 m³4.7 -> 9.5 m³/h16 KPa
PacFirst Elite 21 M ou 21 T130 m³6.2 -> 12 m³/h18 KPa
PacFirst Elite 24 T150 m³7.1 -> 14 m³/h18 KPa
PacFirst Elite 28 T180 m³9 -> 18 m³/h18 KPa
PacFirst Elite 35 T200 m³10.5 -> 21 m³/h18 KPa

Attention : Les données relevées tiennent compte de la présence d'une couverture (bâche été, bâche mousse, bâche à barre, volet roulant, etc.)

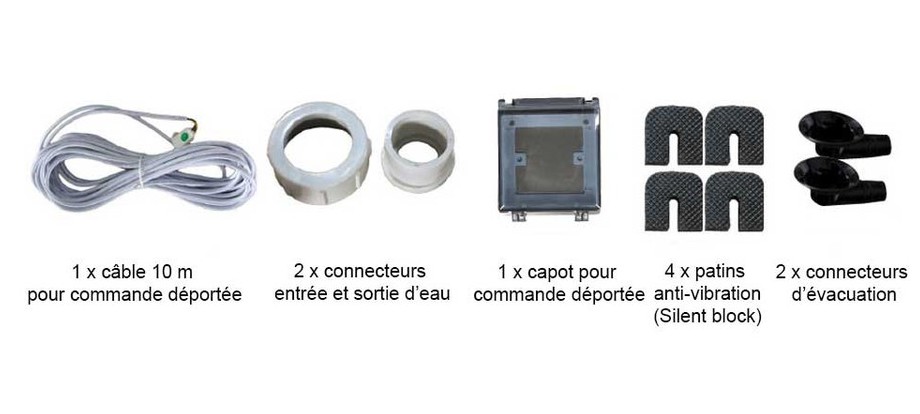

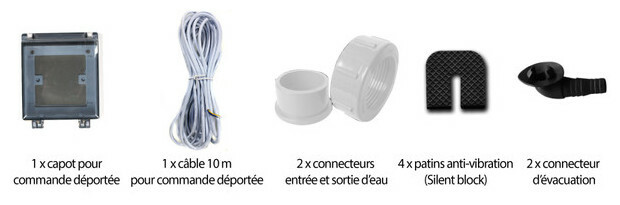

ACCESSOIRES INCLUS
contenu de la pompe à chaleur de piscine Pac First Elite OClair en situation

Les accessoires suivants sont inclus avec votre PacFirst Elite :

- Raccords hydrauliques en Ø50 (entrée et sortie)
- Raccords d'évacuation des condensats
- Câble pour commande déportée (longueur 10 m)
- Capot de protection pour commande déportée
- Housse d'hivernage
- Patins anti-vibration
- Manuel d'installation (également disponible à l'onglet notice)

DIMENSIONS ET POIDS
Modèle de pompe à chaleurDimensions nettesDimensions colisPoids net / brut
PacFirst Elite 5 M988 x 390 x 559 mm1080 x 430 x 705 mm30 kg / 35 kg
PacFirst Elite 9 M988 x 390 x 559 mm1080 x 430 x 705 mm37 kg / 42 kg
PacFirst Elite 13.5 M1067 x 444 x 773 mm1120 x 460 x 915 mm69 kg / 76 kg
PacFirst Elite 16 M1067 x 444 x 773 mm1120 x 460 x 915 mm90 kg / 100 kg
PacFirst Elite 21 M ou 21 T1080 x 500 x 918 mm1180 x 510 x 1060 mm110 kg / 122 kg
PacFirst Elite 24 T1080 x 500 x 918 mm1180 x 510 x 1060 mm126 kg / 138 kg
PacFirst Elite 28 T1080 x 500 x 918 mm1180 x 510 x 1060 mm135 kg / 147 kg
PacFirst Elite 35 T1050 x 452 x 1264 mm1110 x 490 x 1400 mm150 kg / 162 kg

Pac First Elite - Installation

Efficace et écologique, cette pompe à chaleur air-eau consomme très peu d'électricité, pour la simple raison qu'elle transmet à l'eau l'énergie provenant de l'air.

Le principe : Le fluide frigorigène R410A circulant dans l'évaporateur capte les calories présentes dans l'air et passe de ce fait à l'état gazeux. Il circule ensuite vers le compresseur, dans lequel sa pression et sa température augmentent. En arrivant au condensateur, ce gaz devenu très chaud libère son énergie, qui est alors transmise à l'eau de la piscine, et retrouve son état liquide, avant de terminer son circuit dans le détendeur qui contribuera à diminuer sa pression.

Résultat : Une énergie à 80% gratuite et une consommation électrique réduite !

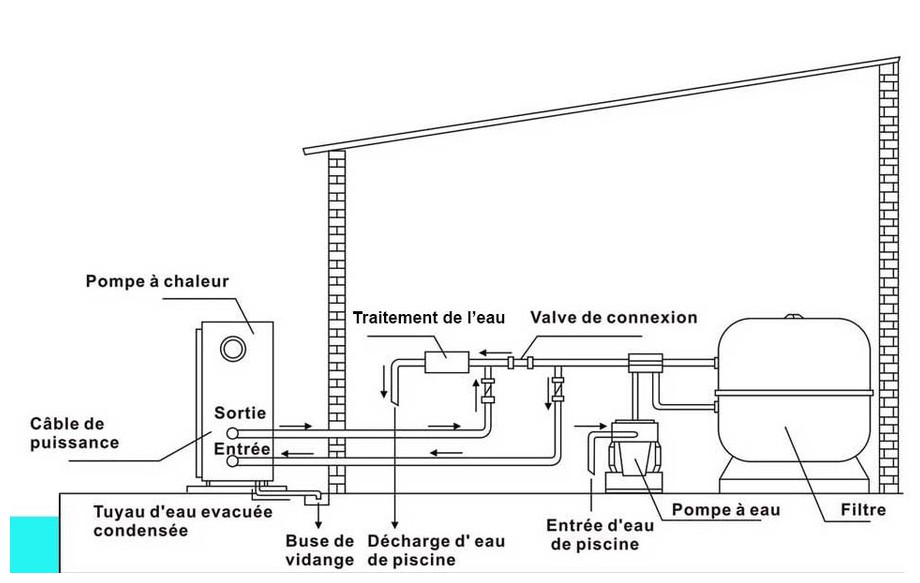

SCHÉMA D'INSTALLATION
installation de la pompe à chaleur Pac First Elite OClair en situation

La Pac First Elite se positionne à l'extérieur, et doit respecter les conditions suivantes :

- Les appareils de traitement doivent être installés en aval de la pompe à chaleur.
- La pompe à chaleur doit être installée sur une surface plane, horizontale et stable. Elle doit également être équipée des patins anti-vibrations (fournis) pour éviter toute nuisance sonore
- Son emplacement doit permettre une ventilation suffisante de l'appareil
- Il est impératif d'utiliser un by-pass (non inclus) afin d'assurer une circulation d'eau suffisante dans le circuit de votre PAC.
- Une protection 30 mA devra être prévue en amont de votre pompe à chaleur

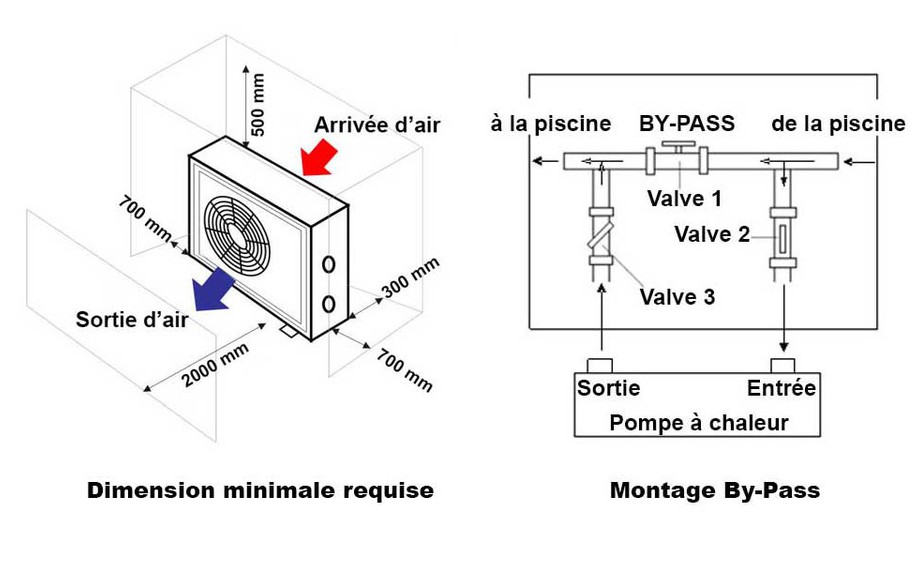

DISTANCES MINIMALES REQUISES
montage By Pass de la pompe à chaleur Pac First Steel

Pac First Elite - Caractéristiques techniques

PUISSANCES ET RENDEMENT

DONNÉES RELEVÉES DANS LES CONDITIONS SUIVANTES : Air 27°C / Eau 27°C / Humidité 80%

Modèle de pompe à chaleurPuissance entréePuissance sortieCOP
PacFirst Elite 5 M0.94 kW5 kW5.3
PacFirst Elite 9 M1.61 kW9 kW5.6
PacFirst Elite 13.5 M2.5 kW13.5 kW5.4
PacFirst Elite 16 M2.86 kW16 kW5.6
PacFirst Elite 21 M ou 21 T3.68 kW21 kW5.7
PacFirst Elite 24 T4.29 kW24 kW5.6
PacFirst Elite 28 T5 kW28 kW5.6
PacFirst Elite 35 T6.14 kW35 kW5.7

DONNÉES RELEVÉES DANS LES CONDITIONS SUIVANTES : Air 15°C / Eau 26°C / Humidité 70%

Pac First Elite 5 M0.93 kW3.7 kW4
PacFirst Elite 9 M1.51 kW6.5 kW4.3
PacFirst Elite 13.5 M2.14 kW9.2 kW4.3
PacFirst Elite 16 M2.74 kW11.5 kW4.2
PacFirst Elite 21 M ou 21 T3.45 kW14.5 kW4.2
PacFirst Elite 24 T3.93 kW16.5 kW4.2
PacFirst Elite 28 T5 kW21 kW4.2
PacFirst Elite 35 T5.95 kW25 kW4.2

DONNÉES RELEVÉES DANS LES CONDITIONS SUIVANTES : Air 5°C / Eau 26°C / Humidité 70%

PacFirst Elite 5 M0.69 kW2.59 kW3.7
PacFirst Elite 9 M1.23 kW4.55 kW3.7
PacFirst Elite 13.5 M1.64 kW6.44 kW3.9
PacFirst Elite 16 M2.1 kW8.05 kW3.8
PacFirst Elite 21 M ou 21 T2.66 kW10.15 kW3.8
PacFirst Elite 24 T3.28 kW11.55 kW3.5
PacFirst Elite 28 T4.06 kW14.7 kW3.6
PacFirst Elite 35 T4.78 kW17.5 kW3.7
NIVEAU SONORE DE LA PAC

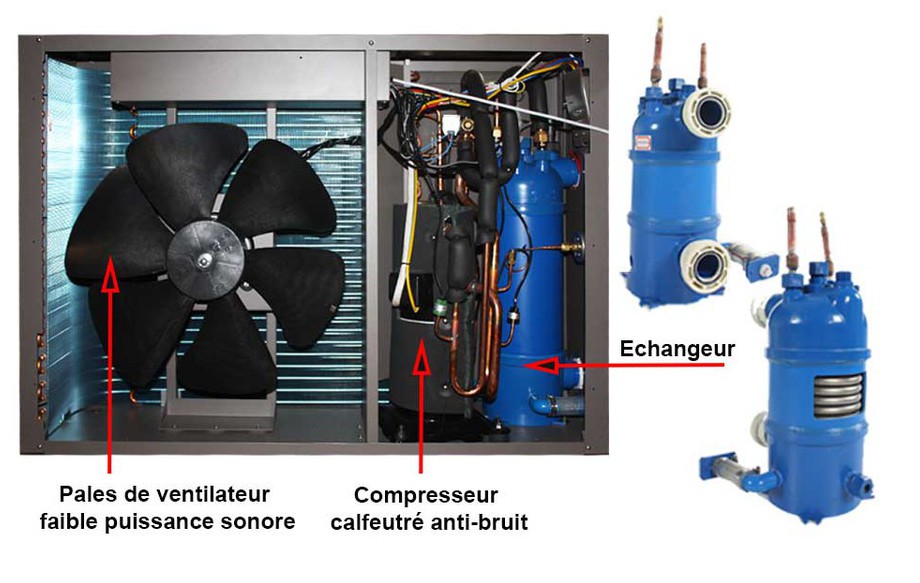

composants de la pompe à chaleur de piscine Pacfirst Elite en situation
Modèle de pompe à chaleurVitesse du ventilateurPuissance sonore 10 m / 1 mQuantité de gaz R410A
PacFirst Elite 5 M830 - 870 RPM39 dB(A) - 50 dB(A)620 g
PacFirst Elite 9 M830 - 870 RPM40 dB(A) - 51 dB(A)1100 g
PacFirst Elite 13.5 M630 - 670 RPM43 dB(A) - 54 dB(A)1300 g
PacFirst Elite 16 M630 - 670 RPM44 dB(A) - 55 dB(A)1400 g
PacFirst Elite 21 M ou 21 T630 - 670 RPM47 dB(A) - 57 dB(A)2200 g
PacFirst Elite 24 T630 - 670 RPM47 dB(A) - 58 dB(A)2800 g
PacFirst Elite 28 T630 - 670 RPM48 dB(A) - 59 dB(A)3000 g
PacFirst Elite 35 T630 - 670 RPM50 dB(A) - 61 dB(A)3500 g

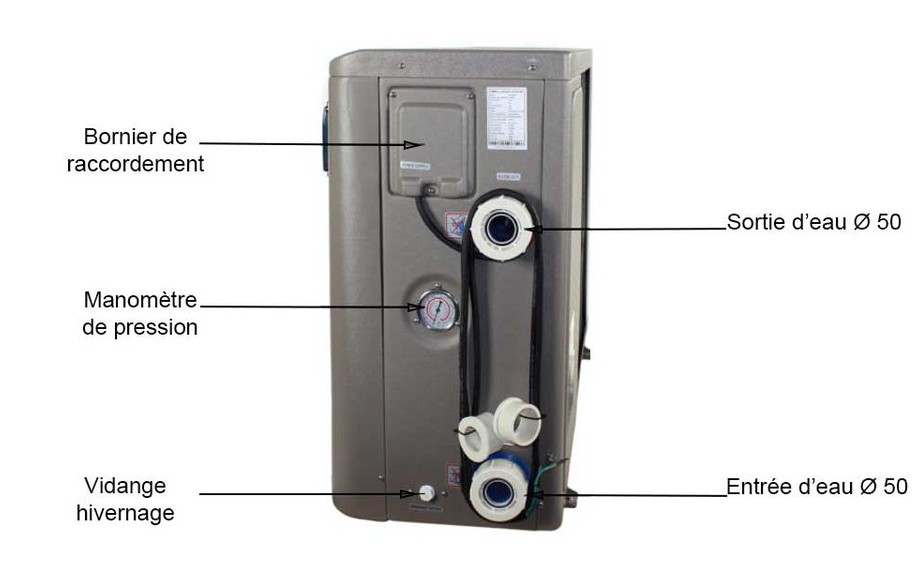

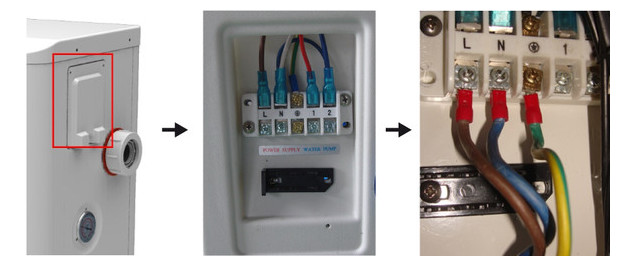

BORNIER ELECTRIQUE
pac first elite - bornier de raccordement
Modèle de pompe à chaleurCourant nominalFusible
PacFirst Elite 5 M4.1 A12 A
PacFirst Elite 9 M6.6 A18 A
PacFirst Elite 13.5 M10 A30 A
PacFirst Elite 16 M11.6 A35 A
PacFirst Elite 21 M15.3 A40 A
PacFirst ELite 21 T6.6 A20 A
PacFirst Elite 24 T7.7 A20 A
PacFirst Elite 28 T8.9 A25 A
PacFirst Elite 35 T11 A35 A

Option Pac Pool Universel - connecteur rapide pour votre PacFirst Elite

Pac Pool Universel pour pompe à chaleur piscine en situation

Evitez les contraintes liées à la connexion de votre pompe à chaleur !
Pac Pool est compatible avec votre pompe à chaleur Pac First Elite (sous réserve d'un débit situé entre 3.8 et 5.2 m³/h).

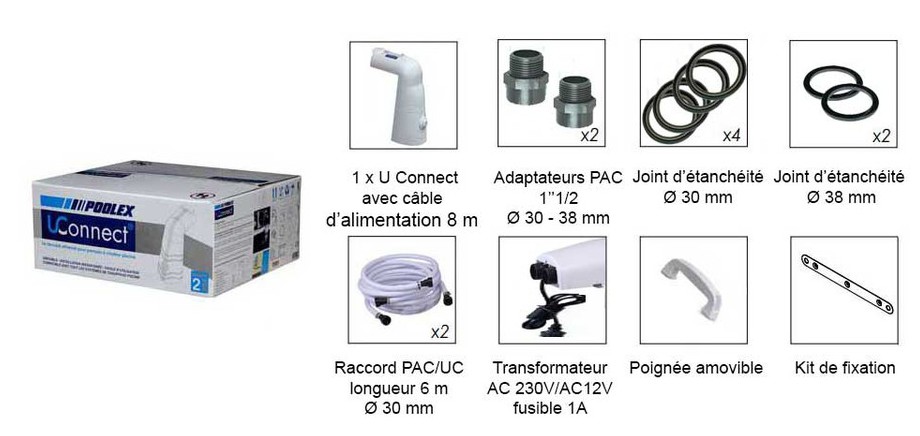

KIT COMPLET POUR PAC POOL UNIVERSEL
kit U Connect Pac Pool Universel en situation
